Ayuda con Termostato

[AndyFatTail]

Alguien que tenga un poco mas de idea de electrónica que yo me podría decir como se interpreta esto, pis?
Gracias por adelantado, un saludo

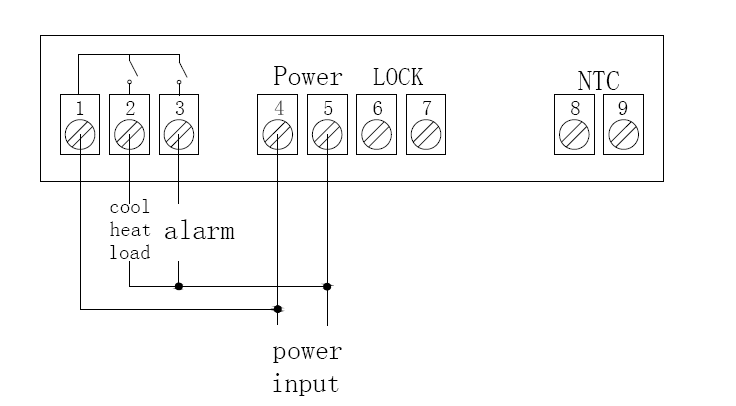

Terminals 1 and 2: Normally opened contact of relay
Terminals 1 and 3: Connect alarm
Terminals 4 and 5: Connect the power
Terminals 6 and 7: The factory parameter settings of thermostat can be
locked after a short circuit, the user can not modify.
Terminals 8 and 9: Temperature connection sensor
Note: The load refers to the heating or cooling equipment on control.



[gmz010]

Tienes que ponerlo de la siguiente manera, supongo que va a 230v.
A 4 y 5 entran los cables de la luz, es indiferente como los pongas.
Tienes que sacar un puente de 4 y ponerlo en 1.
En 2 conectas uno de los terminales de tu elemento calentador.
Y el otro terminal del calentador lo conectas a 5.
Así cuando se cierre el contacto tu calentador funcionara.
Un saludo.



[AndyFatTail]

Funciona perfecto, muchisimas gracias por tu ayuda !!!
te pongo un positivo
Feliz año nuevo
