ayuda con termostato!

[soder17]

hola a todos, acabo de recibir un termostato que quiero usar para controlar la incubadora que estoy preparando.
el tema es que yo pedí un stc-1000 y me ha llegado un modelo totalmente distinto el WH7016C, no tengo ni idea de como van las conexiones y no quiero cargármelo.

quiero conectarle un cable calefactor y un ventilador(si es posible) para que controle la temperatura.

decir que es dc220V no de 12.

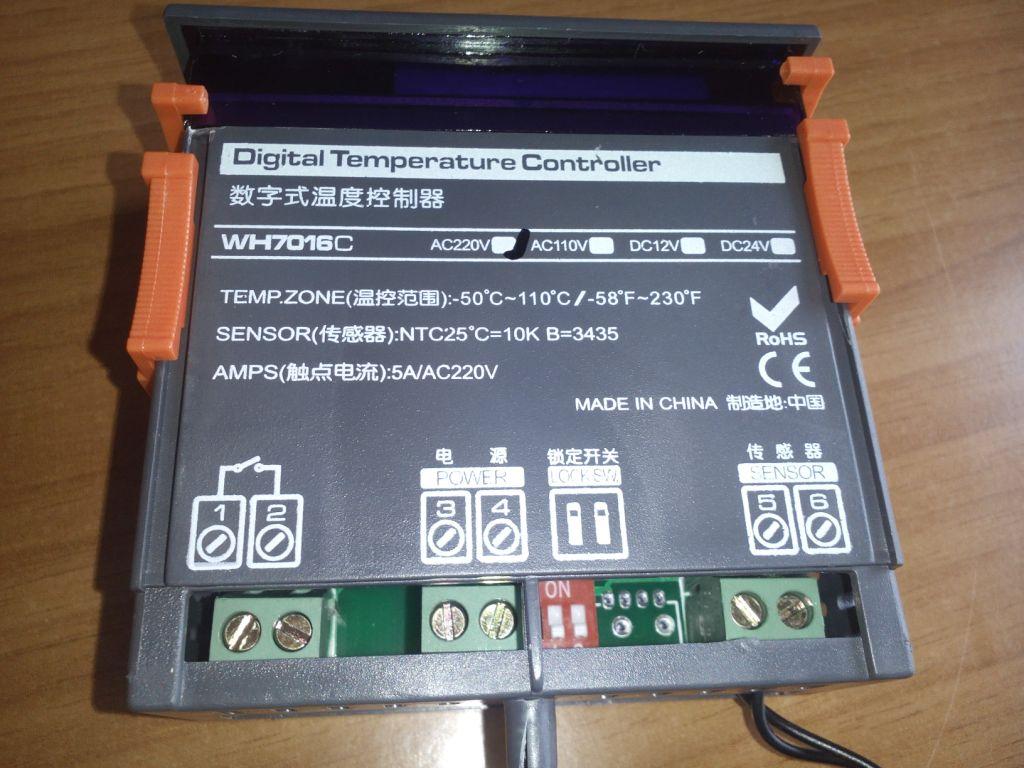

os dejo una imagen de la trasera haber si me podéis ayudar. gracias



[dani_matas]

no traia instrucciones?



[soder17]

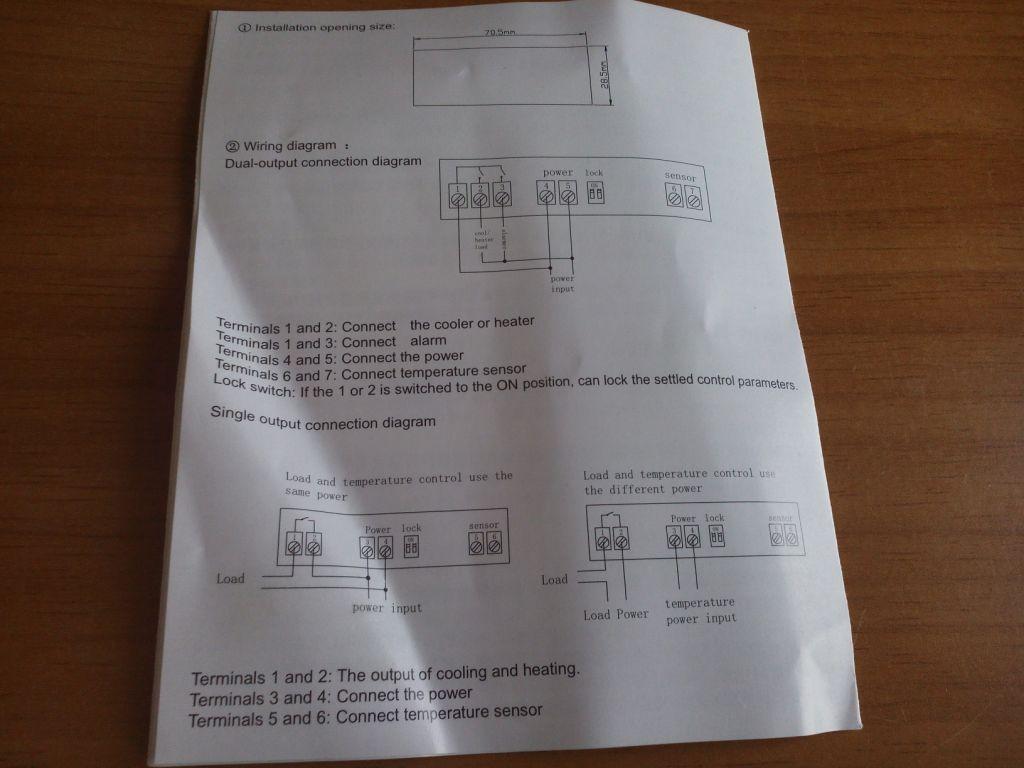

si en ingles y chino, con 3 diagramas distintos y no me entero de nada, cuelgo una foto de las instrucciones haber si alguien sabe como tengo que conectarlo.



[dani_matas]

si el ventilador es a 12v no podras conectarlo

creo entender que los dos bornes de la izquierda del todo es donde deberias de conenctar el cable y la tension se la darias donde pone power. el sensor yo creo que esta claro. aun asi sno has preguntado a quien te lo vendio?



[dani_matas]

controlas algo sobre electricidad? fase y neutro sabes lo que es?



[soder17]

hola, ya lo tengo conectado, de electricidad no controlo nada, lo he conectado por "instinto" con el esquema, os digo como lo he conectado por si a alguien le ayuda:

1.- marron cable calefactor
2.- puente 2-3
3.- marron power y puente 2
4.- azul power y azul cable calefactor

así funciona perfecto, ya me di cuenta de que el ventilador no podía conectarlo, me vendieron un modelo y me ha llegado este otro, pero bueno, ya lo tengo funcionando.

pd. preguntar al vendedor ha sido imposible, lo compré directamente a china.



[dani_matas]

y te colaron uno de gama mas baja... va mamones... bueno pues si ya esta funcionando bien entonces perfecto
