ayuda cronotermostato

[russell]

Hola a todos...
Tengo un par de cronotermostatos que me gustaria aprovechar para los terrarios...
los usaria para hacer funcionar un par de cables de calor...

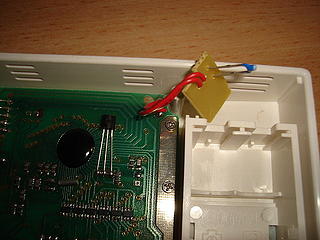

el sensor de temperatura es facil de sacar y conectar con un cable mas largo..
pero mi duda esta en como conectar los cables electricos para que den o corten corriente..
espero que alguno pueda ayudarme...

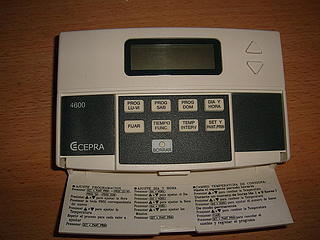

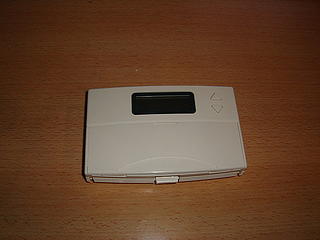

os dejo unas fotos..
gracias y saludos...



[l1llo5]

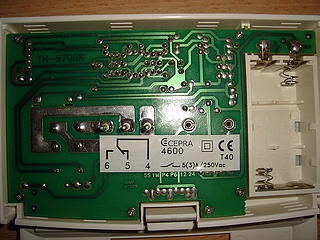

Ummm si te refieres que el 4 y el 5 uno a fase y otro a la otra fase de los 220V lo unico que sera es que te salten los automaticos, porque cuando el rele este sin carga ambos se juntaran.... yo lo que no veo es dnde cnectar los cables al termostato...si pusieras poner alguna foto de algun cnector o algo...

Un Saludo



[gmz010]

Uno de 230v de red al 4, el otro de red directamente al cable calefactor, el otro del cable calefactor al 6. el 5 queda libre.
como ha dicho l1llo5 de la otra manera estarías haciendo un cortocircuito.



[rubensbd]

en todos es igual?? una pequeña duda aprobechando este post el cronotermostato tiene que estar dentro del terrario?? por que si no como sabe la temperatura? soy algo corto tal vez pere preguntando se aprende jejeje



[l1llo5]

Pues no varia segun el termostato pero el fundamento de conexion es parecido, y al respecto de lo de tenerlo dentro, si no quiere tenerlo dentro tendras que desoldar y sacar la sonda del termostato que suele ser interior.



[russell]

GRACIAS POR LAS RESPUESTAS...
