Cornelius
Well-Known Member
Como posible futuro proyecto contemplaba la posibilidad de hacer algunas instalaciones exteriores, cada vez menos claro por el rumbo que está tomando la legislación. Aunque en el pasado ya monté algunas (https://www.faunaexotica.net/threads/instalacion-exterior-para-urodelos.77268/) fue un poco a ciegas sin saber realmente qué temperaturas se alcanzaban en el refugio subterráneo.
Dado que las condiciones de cada sitio son únicas, decidí que la única forma de saber realmente si los parámetros eran idóneos era medirlos directamente. Con esto en mente me puse a buscar algún instrumento que cumpliera los siguientes requisitos:
Finalmente los puntos que decidí medir fueron los siguientes:
Ya en faena, tuve que aprovechar una visita flash hace unos días para montarlo todo en unos minutos y como podéis ver en las fotos la estética no era una prioridad.
Para intentar aislar los cacharros de posibles lluvias les monté estos "refugios", haciendo orificios para permitir cierta ventilación y medir de forma más o menos acertada la humedad. Estos cacharros a su vez irían sobre ladrillos aislándolos unos cm de un hipotético suelo encharcado, obviamente también llevan su tapa. Quizá dentro de 4 días dejen de funcionar igualmente
El primer aparatito fue destinado a medir la temperatura y humedad de un refugio en la sombra, en este caso un palet alzado con ayuda de unos bloques de hormigón, cubierto por una lámina de material aislante termoreflexivo y unas ramas de olivo en los laterales para mitigar el escaso sol que pueda darle cuando ya está poniendo, además de frenar las posibles brisas.

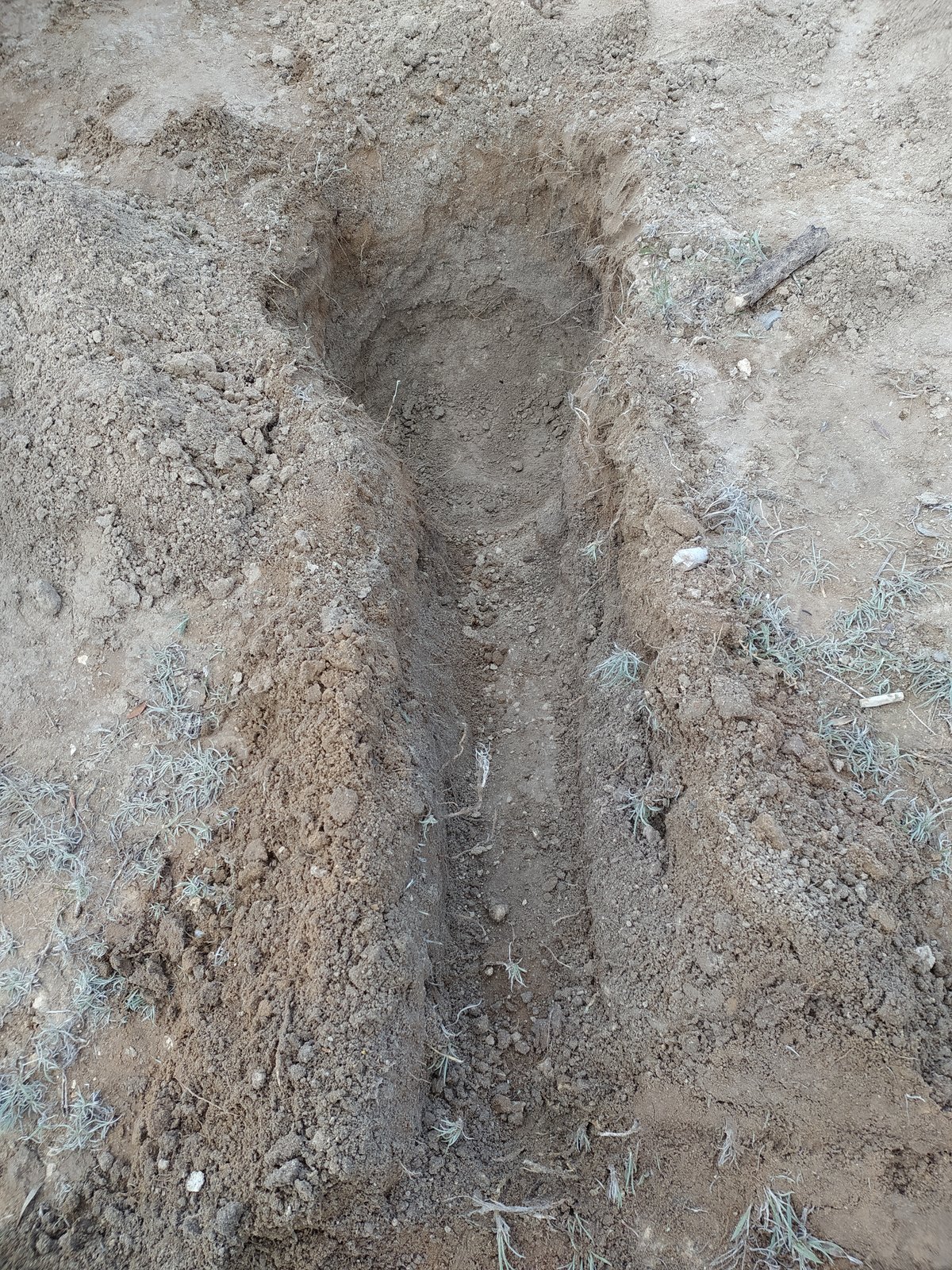

El refugio bajo tierra es simplemente un agujero con una maceta de terracota que, aunque no se aprecie, contiene en su interior unos ladrillos con uno de los aparatitos, encargado de medir la humedad del interior del refugio y a su vez la temperatura exterior al sol a través de la sonda que sale a la superficie. Para simular mejor las condiciones de un refugio real coloqué una tubería de PVC simulando la entrada que usarían los animales. El tercer y último Inkbird está, como no podía ser de otra forma, en unos ladrillos situados bajo esa maceta en superficie tapada de forma profesional como bolsas de plástico, con la sonda bajando hasta el refugio aprovechando el orificio de la base de la maceta.
Soy consciente de que no está planteado de forma ideal, pero como mencionaba anteriormente es para un uso orientativo y personal, nada serio. Aun así, posibles inconvenientes:

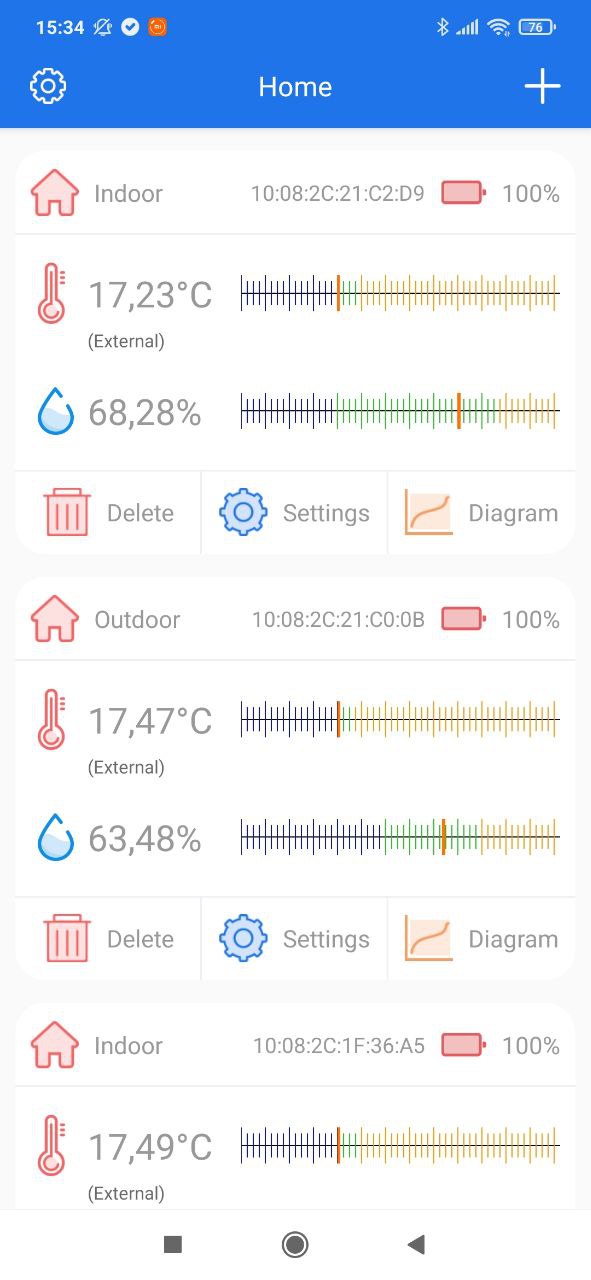

En el apartado "Settings" podemos modificar diversos parámetros, en mi caso las alertas me dan igual, únicamente configuré el nombre y el intervalo, colocándolo en 30 minutos.
Para exportar los datos hay que ir a la sección "Diagram", pulsar sobre el reloj de la esquina superior derecha y en la siguiente pantalla de nuevo sobre el icono que aparece en esta posición. Nos pedirá el intervalo (from, to) y donde guardar o compartir el fichero. Adjunto los 3 csv (renombrados a .txt) en este tema por si alguno tiene interés en verlos.

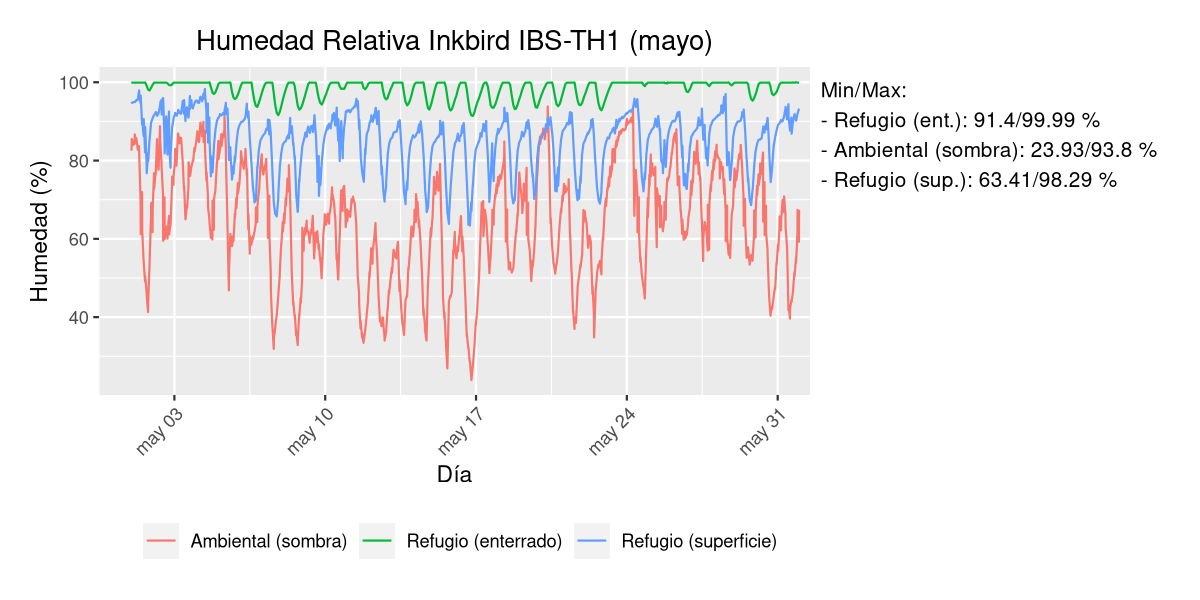

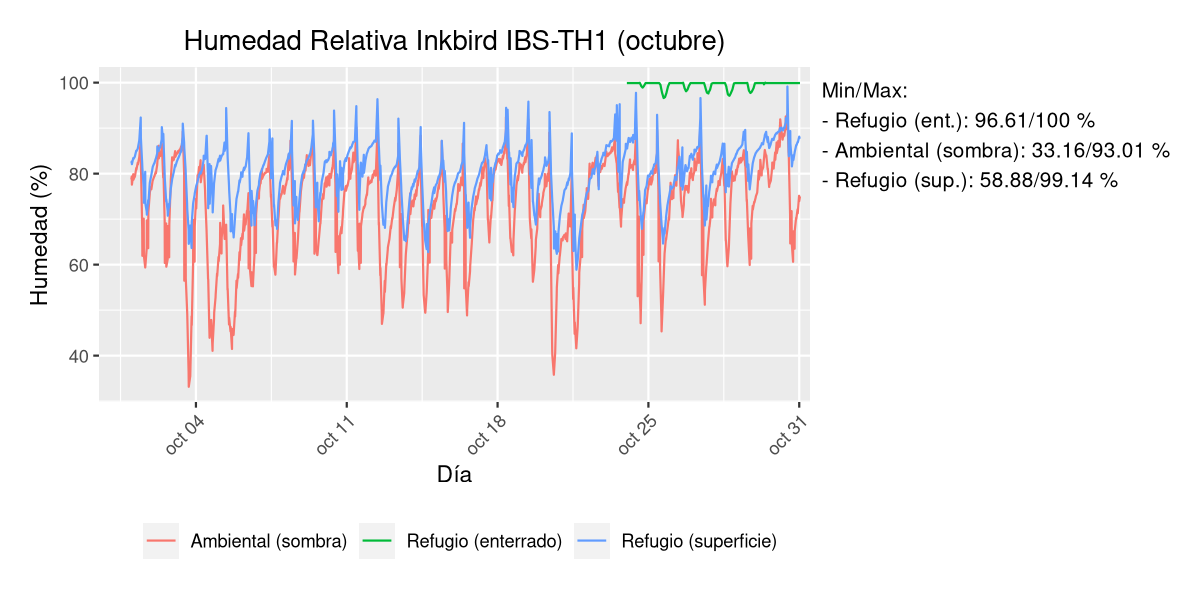

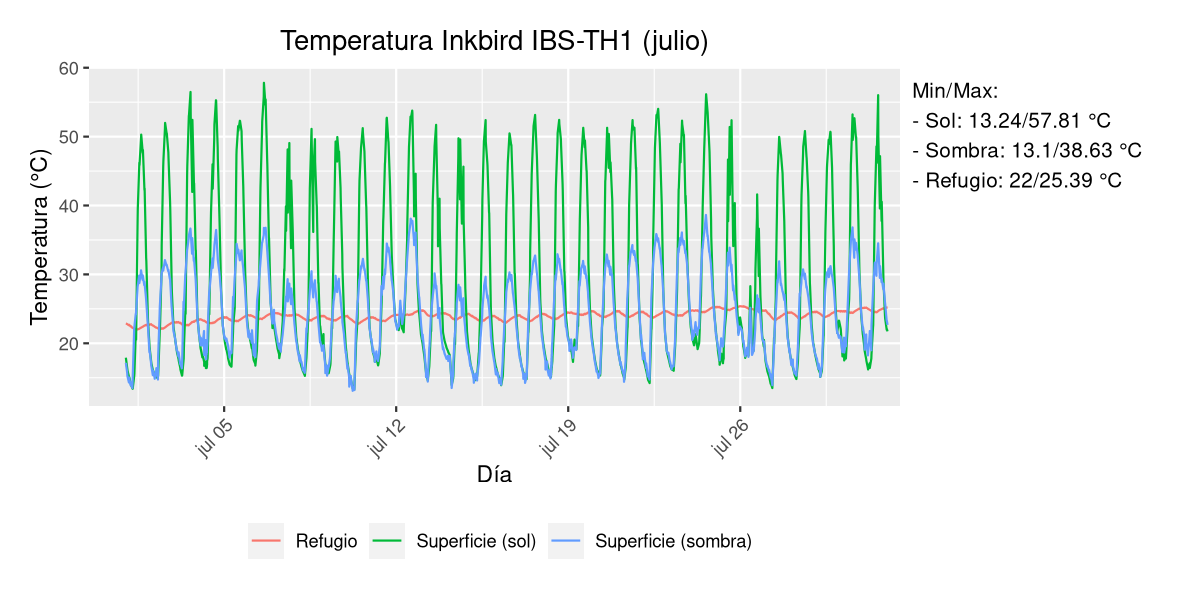

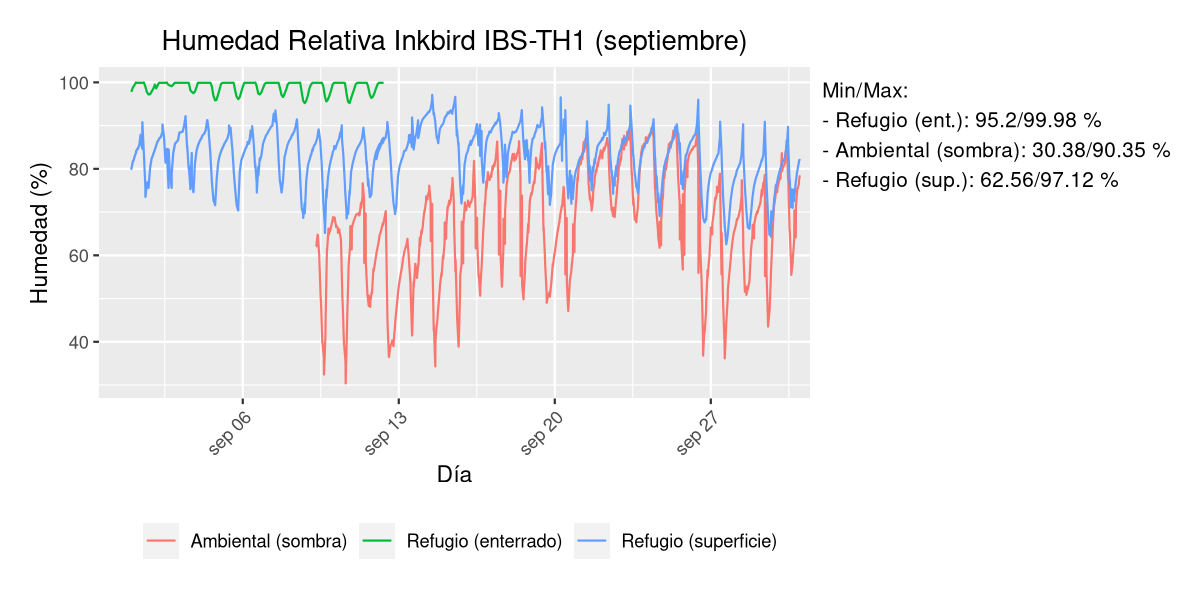

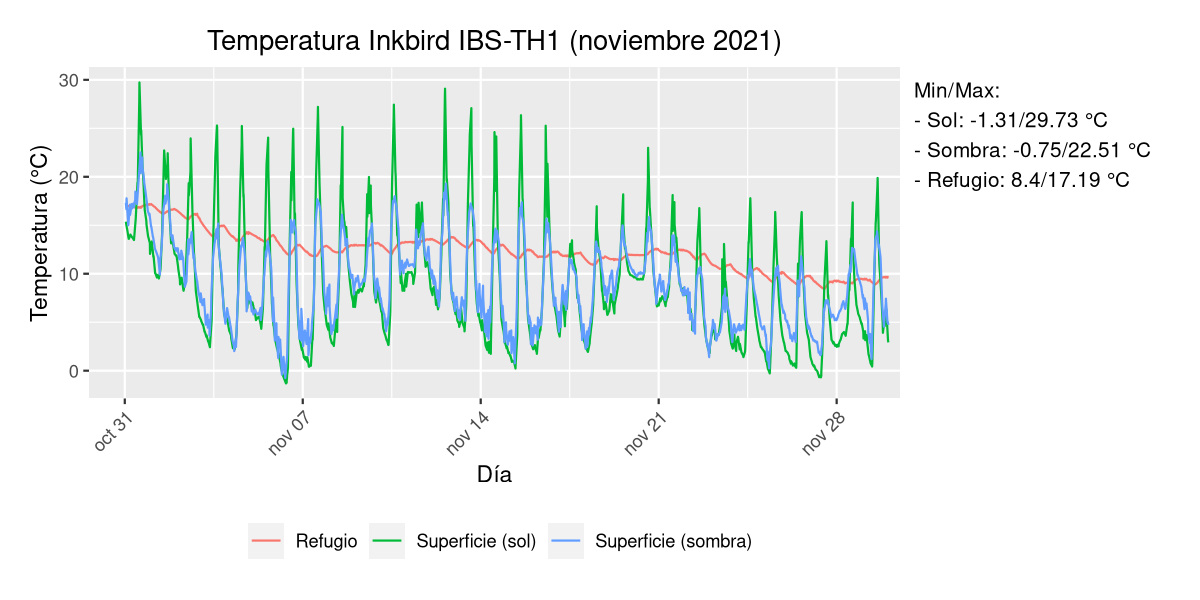

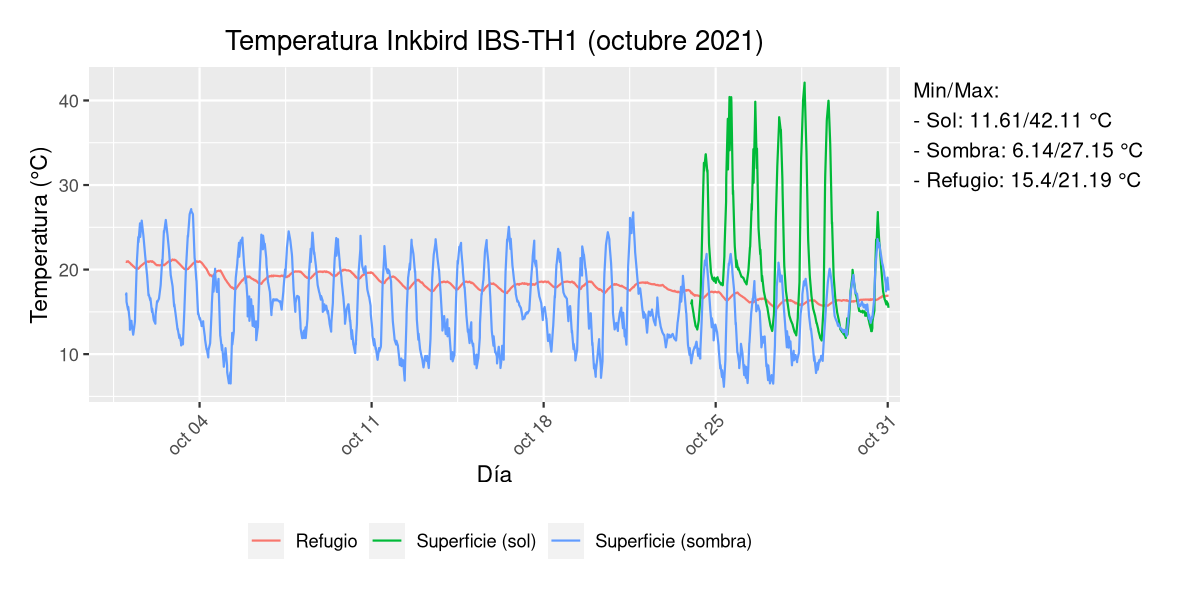

Finalmente con los CSV ya podemos hacer lo que nos plazca, yo me he programado un script en R para mostrar una gráfica con la librería ggplot. Cuando tenga más datos y pula el script lo subiré por si a alguien le resulta de utilidad, mientras tanto únicamente comentar que la codificación de los archivos es "UTF-16" por lo que si se intenta leer con los parámetros por defecto dará error. Aquí hay una gráfica mostrando la temperatura del único día del que tengo registros de momento, a modo de prueba.
Es una zona del norte de Alicante (Ibi) y justo coincidió con el temporal que vino hace unos días pero es curiosa la amplitud térmica de la sonda expuesta al sol. Por lo demás todo parece tener cierta lógica: el refugio bajo tierra es estable y el de la sombra al estar más protegido tiene mínimas y máximas más contenidas que el otro.
Iré informando más adelante aunque sea para que me sirva como registro a mí mismo, siempre y cuando sigan funcionando
Saludos.
Dado que las condiciones de cada sitio son únicas, decidí que la única forma de saber realmente si los parámetros eran idóneos era medirlos directamente. Con esto en mente me puse a buscar algún instrumento que cumpliera los siguientes requisitos:
- Registro de temperatura ("data logger") con sonda exterior. Lo que me interesaba principalmente era medir la temperatura bajo tierra, por lo que una sonda separada del aparato era imprescindible.
- Funcionamiento con batería reemplazable (pila, para entendernos). El aparatito va a estar al menos un año colocado en medio de la nada y sería un problema tener que moverlo para recargarlo o que funcionase enganchado a la red eléctrica.
- Posibilidad de almacenar gran número de registros a distintos intervalos de tiempo. Mi idea es generar gráficas viendo la variación de temperatura a lo largo del tiempo y a distintos detalles (día, mes...) por lo que no me servía quedarme solo con temperatura máxima y mínima de todo el año, cosa que ya hice de forma más modesta en una situación anterior (https://www.faunaexotica.net/thread...res-para-todo-el-ano.61619/page-6#post-536199).
- Acceso por bluetooth y software compatible con Android. El terreno está muy lejos de mi vivienda habitual por lo que será mi padre quien se encargue de ir una vez a la semana a descargar los datos del aparato; tenía que ser algo cómodo, acercarse y conectar tocando la pantalla del móvil, como permite el bluetooth.
- Posibilidad de exportar los datos. Para generar las gráficas mencionadas de nada me servía visualizarlo en el programa oficial, sino que exigía que pudiera exportarse en un archivo legible desde otros sistemas, como CSV.
- Económico. Dado que es para un uso personal y orientativo, no necesito registros precisos así que buscaba algo relativamente barato ya que la probabilidad de que termine estropeándose es alta.
Finalmente los puntos que decidí medir fueron los siguientes:
- Temperatura y humedad en superficie en un refugio a la sombra.
- Temperatura en superficie al sol.
- Temperatura y humedad en refugio subterráneo a 50 cm de profundidad.
Ya en faena, tuve que aprovechar una visita flash hace unos días para montarlo todo en unos minutos y como podéis ver en las fotos la estética no era una prioridad.

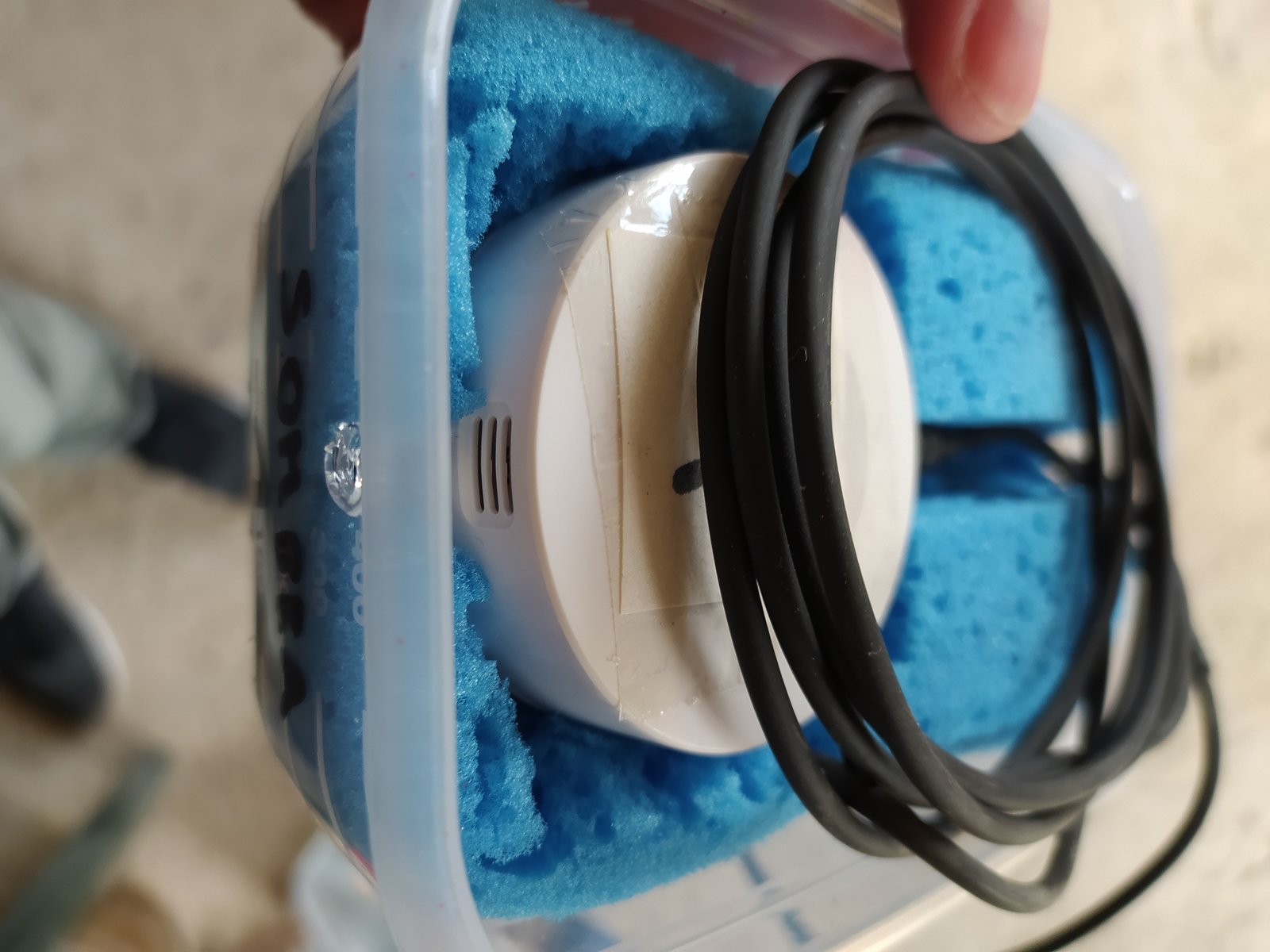

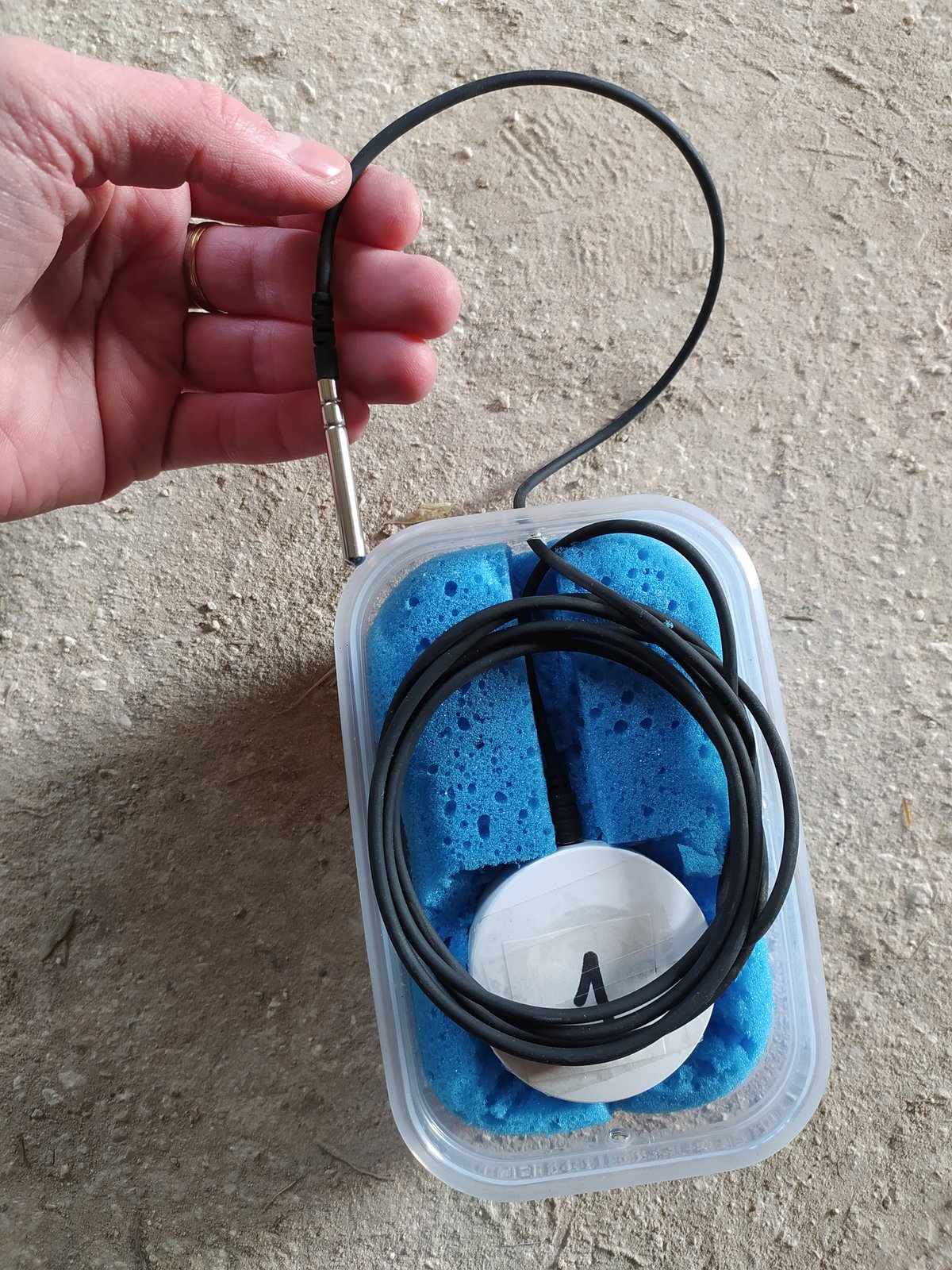

Para intentar aislar los cacharros de posibles lluvias les monté estos "refugios", haciendo orificios para permitir cierta ventilación y medir de forma más o menos acertada la humedad. Estos cacharros a su vez irían sobre ladrillos aislándolos unos cm de un hipotético suelo encharcado, obviamente también llevan su tapa. Quizá dentro de 4 días dejen de funcionar igualmente

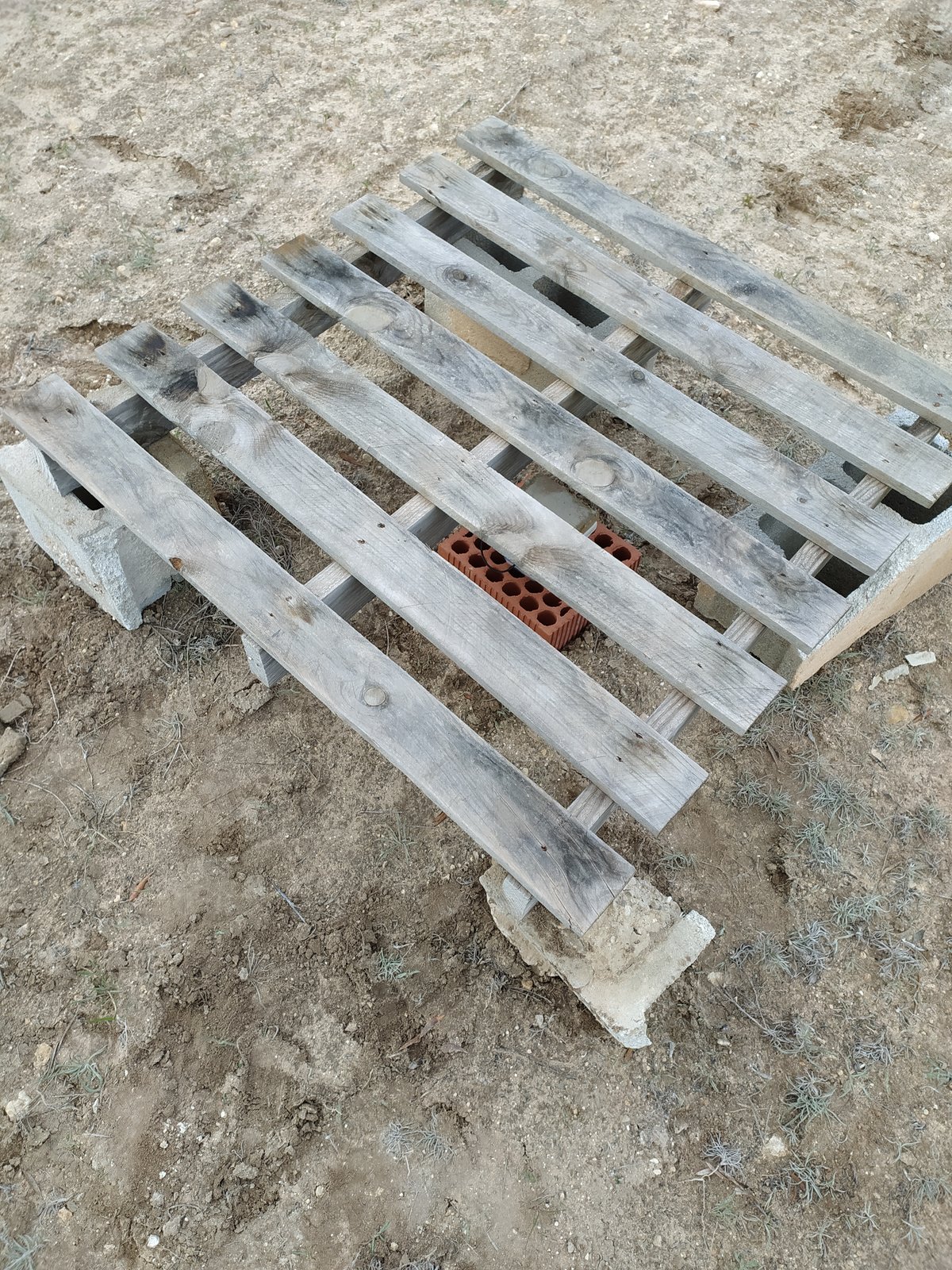

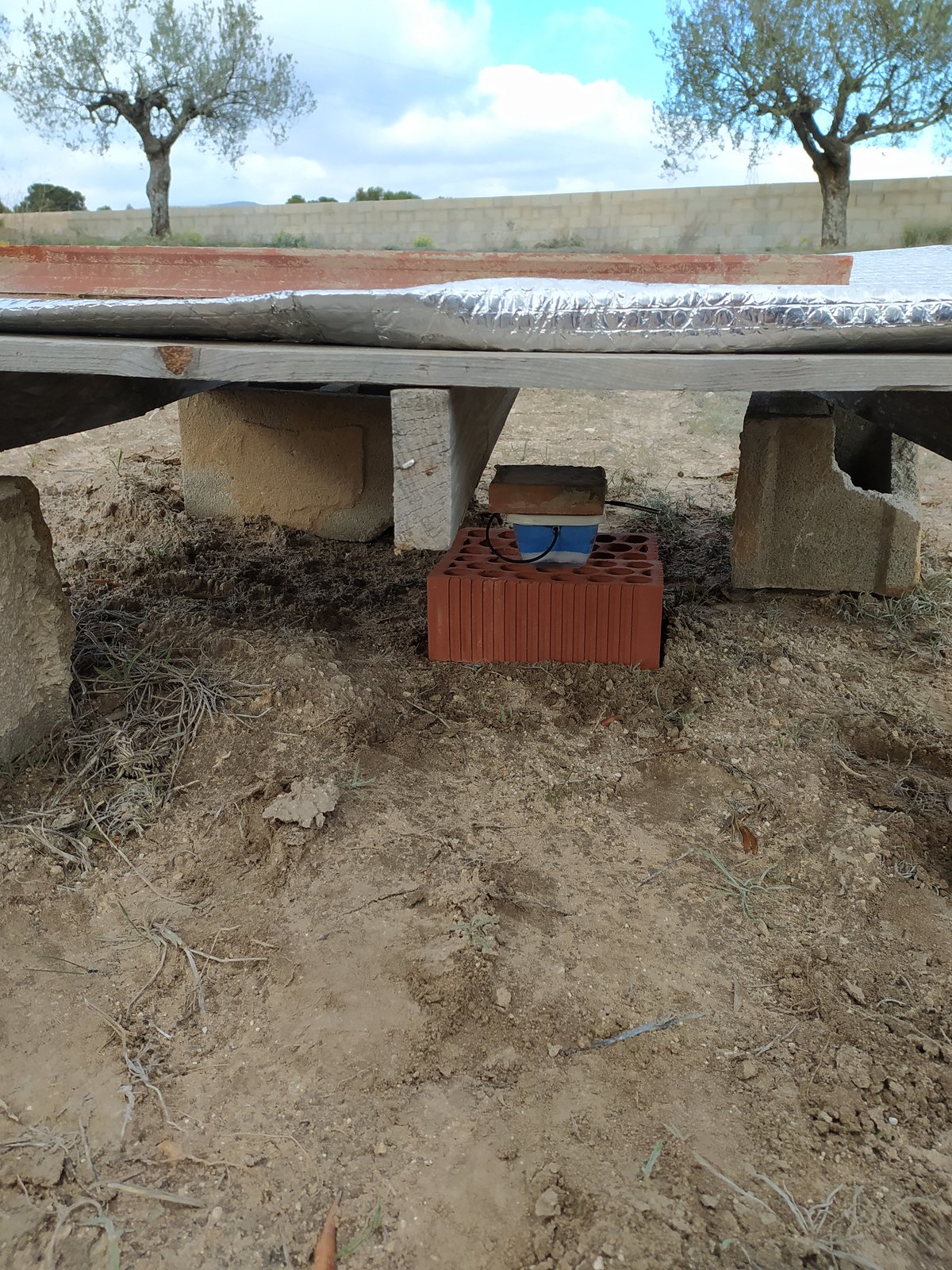

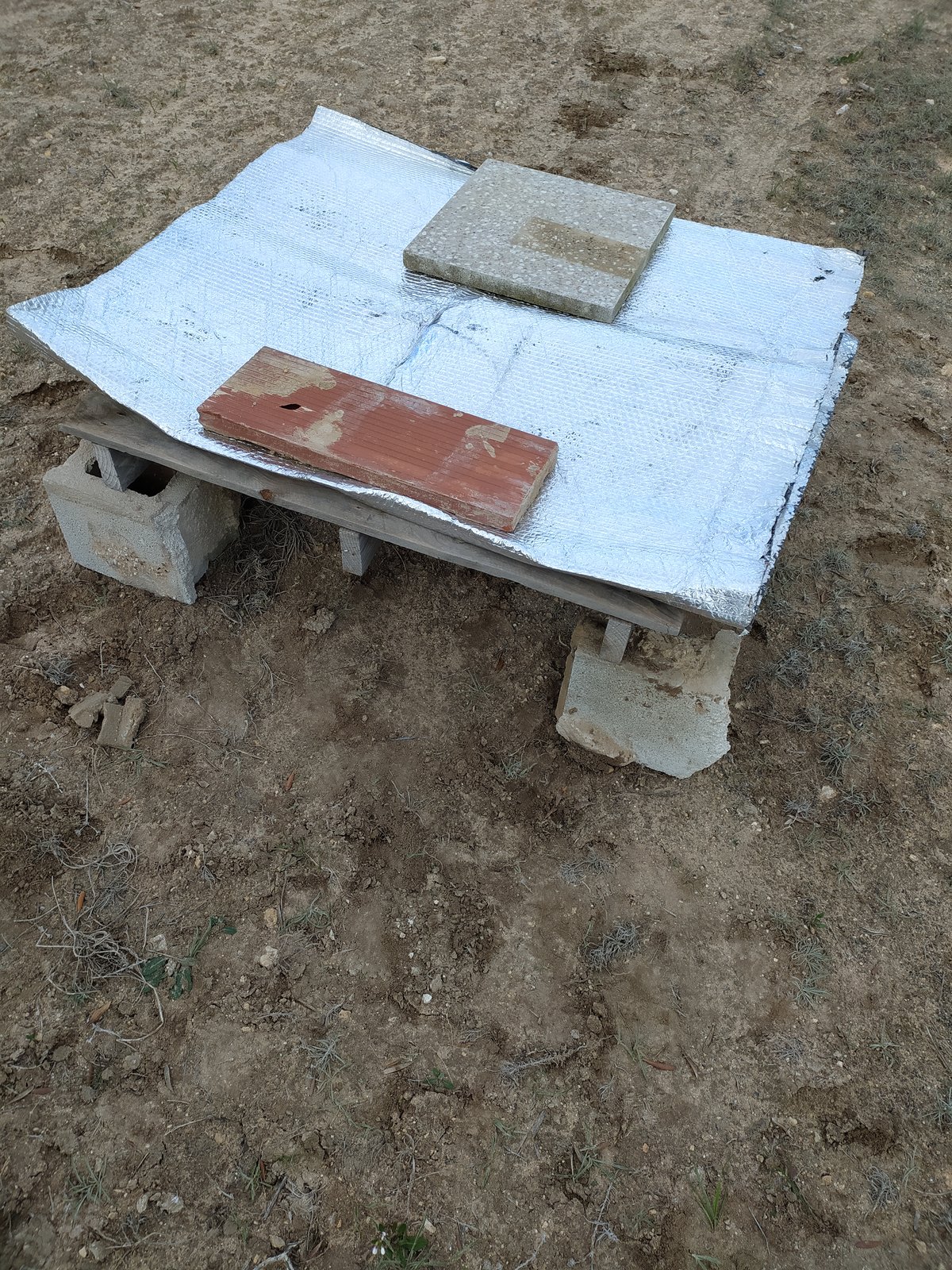

El primer aparatito fue destinado a medir la temperatura y humedad de un refugio en la sombra, en este caso un palet alzado con ayuda de unos bloques de hormigón, cubierto por una lámina de material aislante termoreflexivo y unas ramas de olivo en los laterales para mitigar el escaso sol que pueda darle cuando ya está poniendo, además de frenar las posibles brisas.

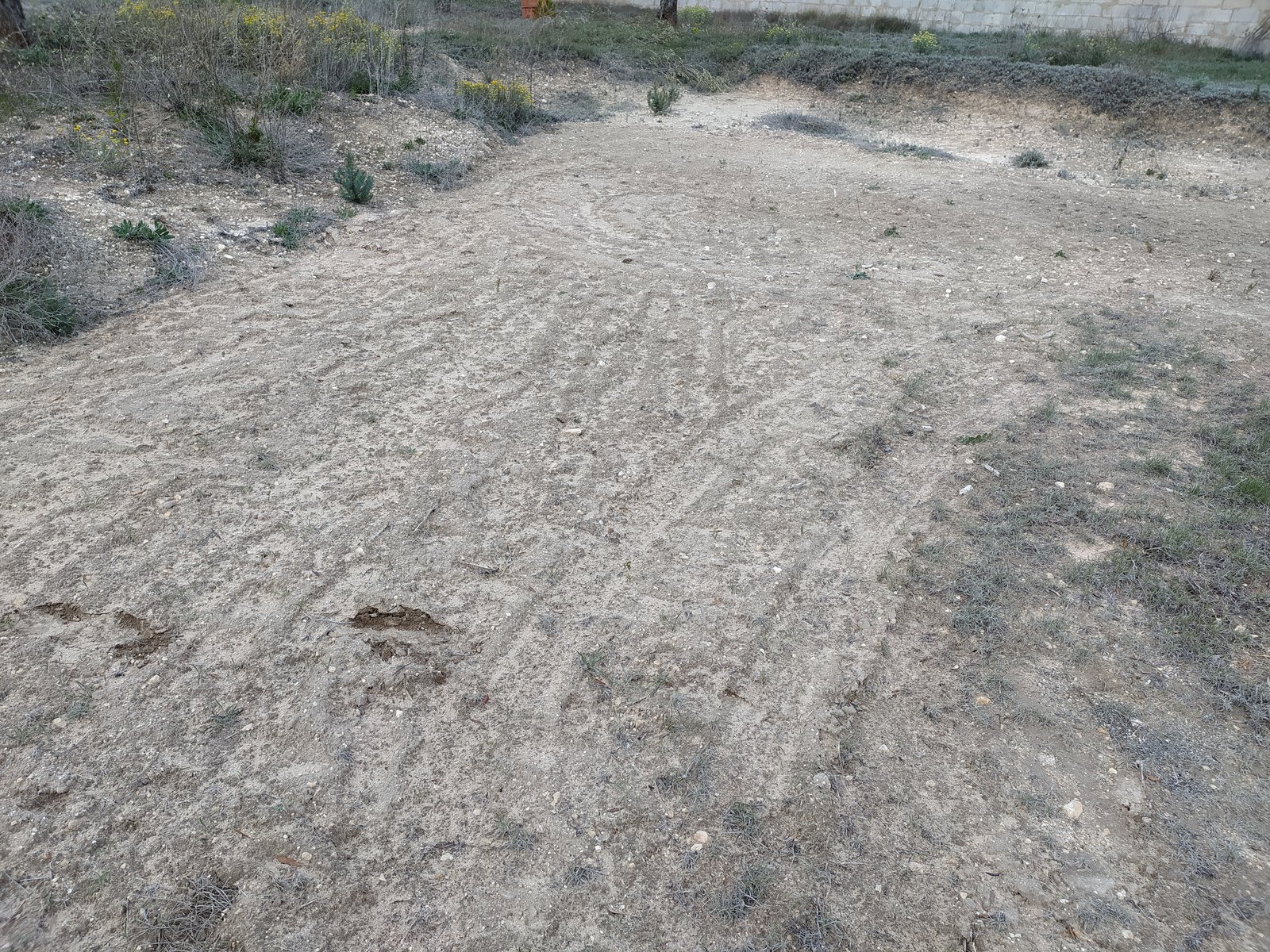

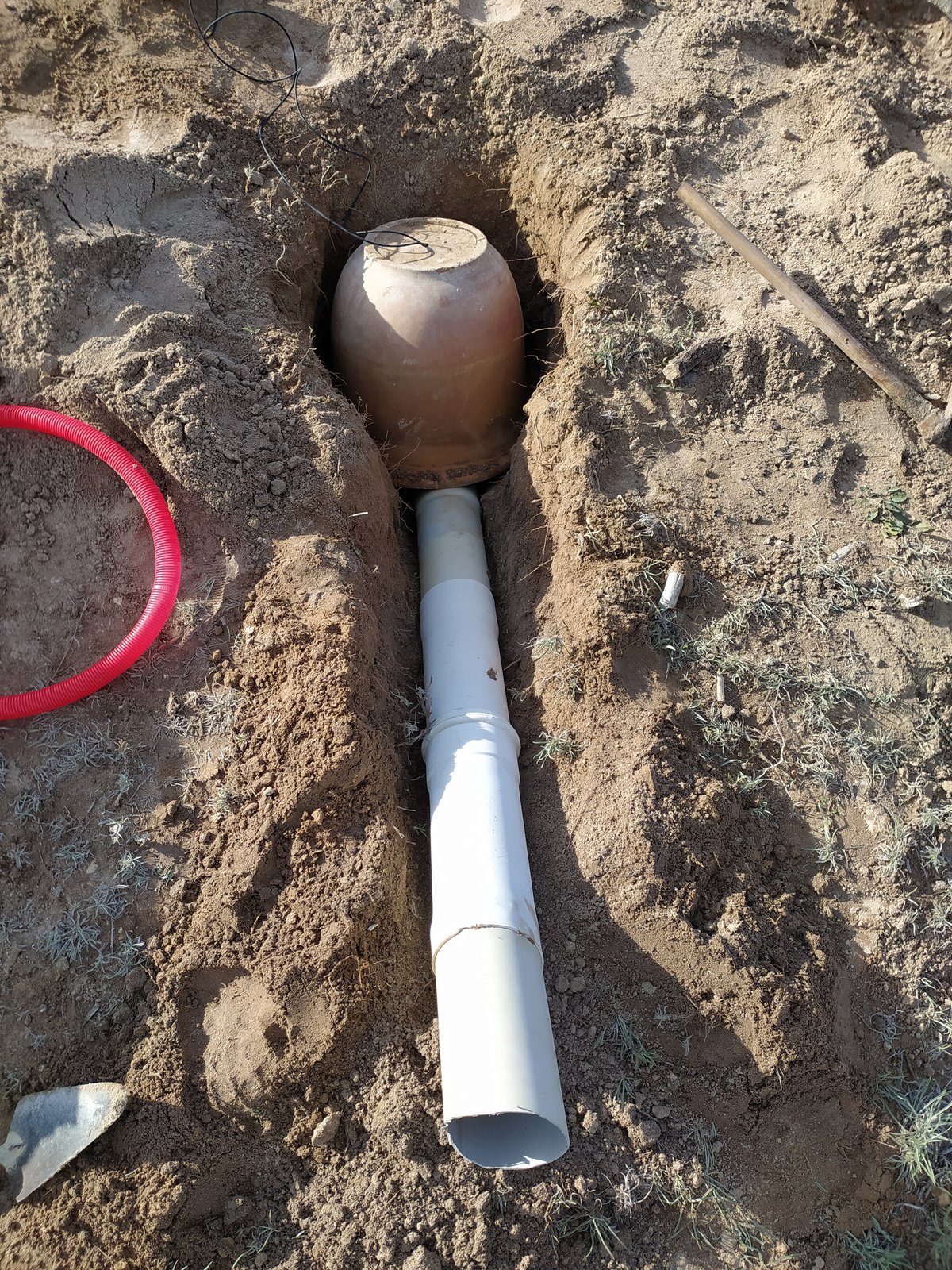

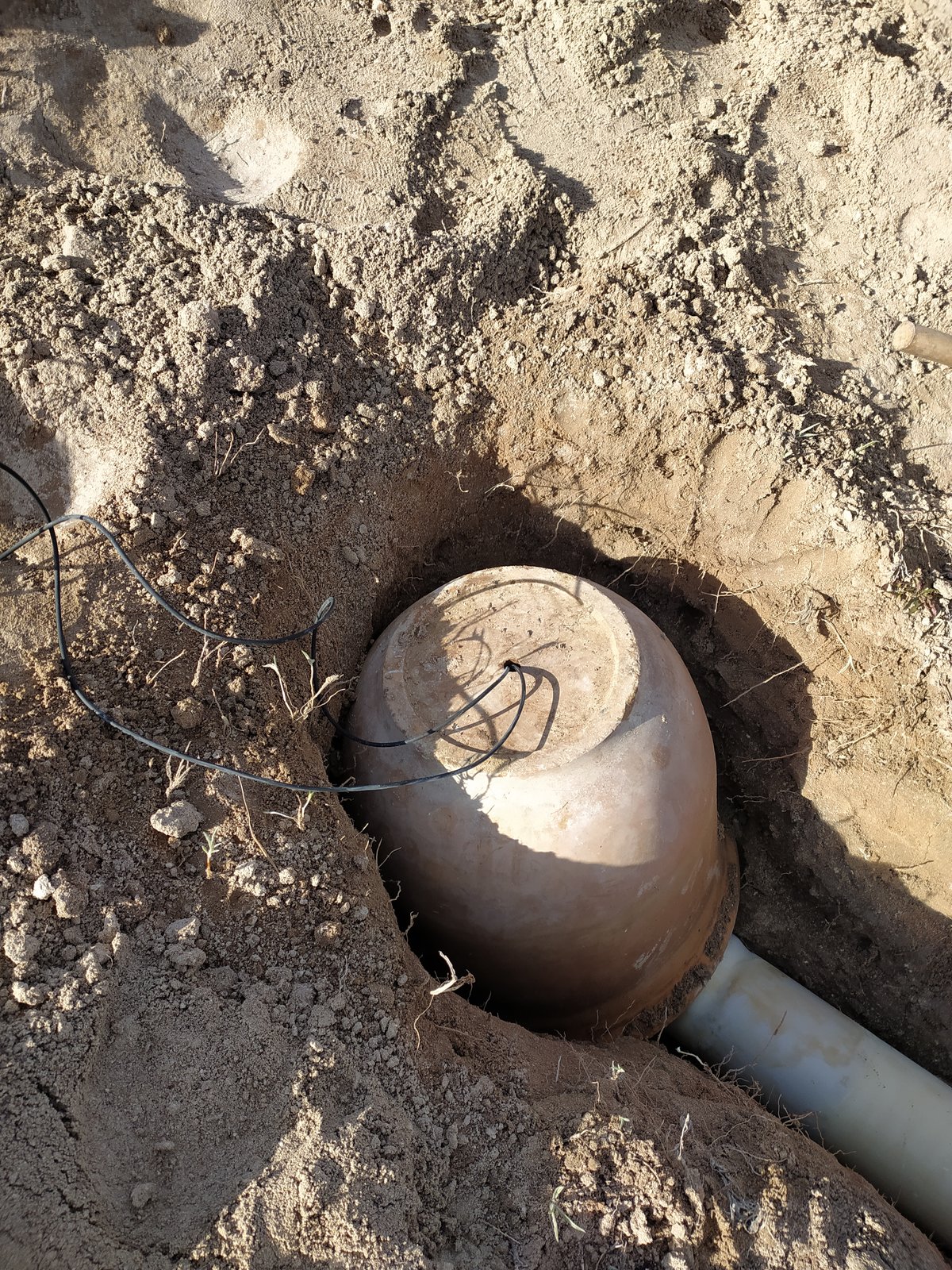

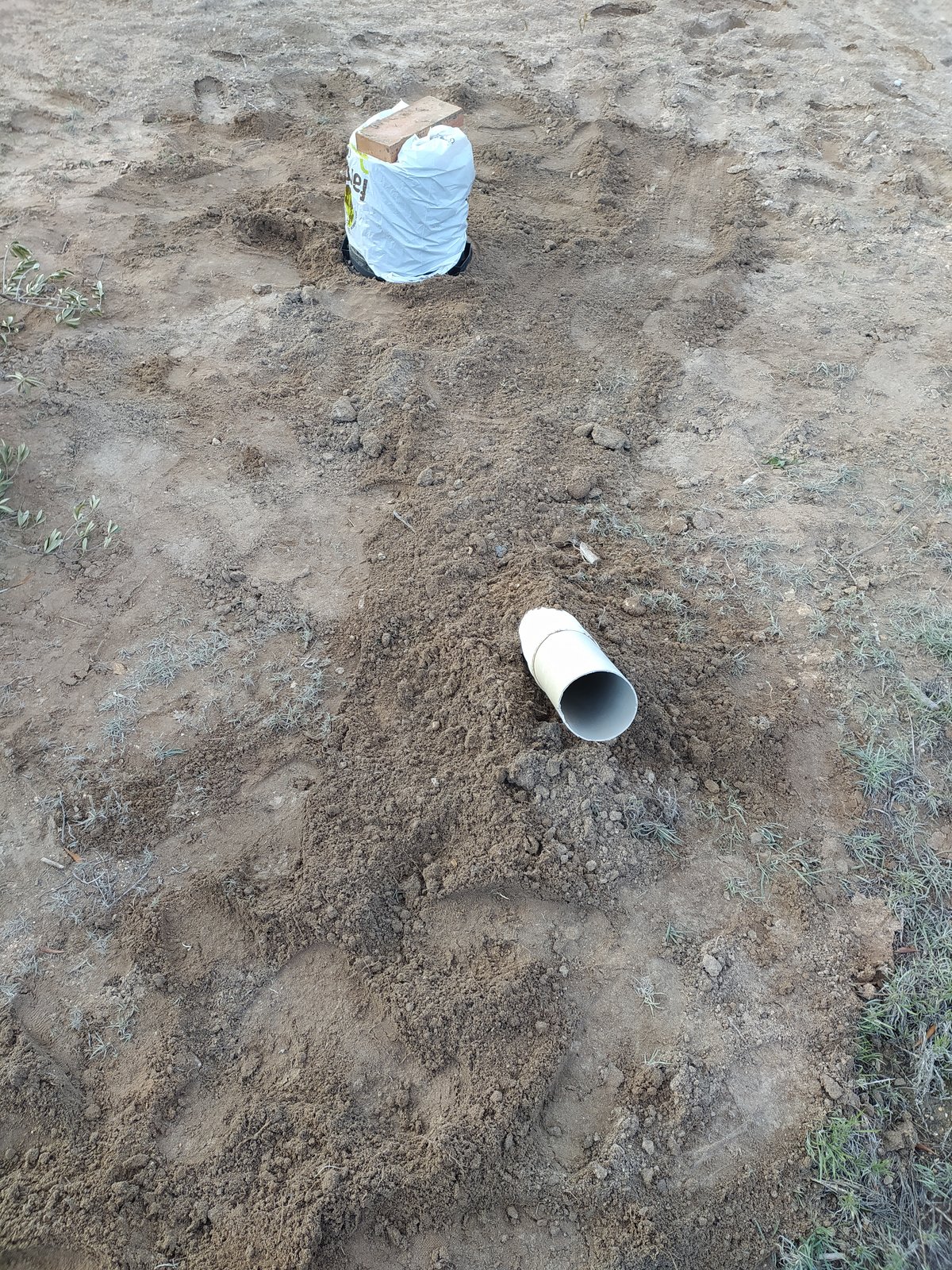

El refugio bajo tierra es simplemente un agujero con una maceta de terracota que, aunque no se aprecie, contiene en su interior unos ladrillos con uno de los aparatitos, encargado de medir la humedad del interior del refugio y a su vez la temperatura exterior al sol a través de la sonda que sale a la superficie. Para simular mejor las condiciones de un refugio real coloqué una tubería de PVC simulando la entrada que usarían los animales. El tercer y último Inkbird está, como no podía ser de otra forma, en unos ladrillos situados bajo esa maceta en superficie tapada de forma profesional como bolsas de plástico, con la sonda bajando hasta el refugio aprovechando el orificio de la base de la maceta.
Soy consciente de que no está planteado de forma ideal, pero como mencionaba anteriormente es para un uso orientativo y personal, nada serio. Aun así, posibles inconvenientes:
- Si la pila del Inkbird bajo tierra se agota o desajusta, toca desenterrar todo. Por suerte la aplicación indica el porcentaje de batería restante y es bastante posible que dure todo un año o únicamente haga falta reemplazarla una vez.

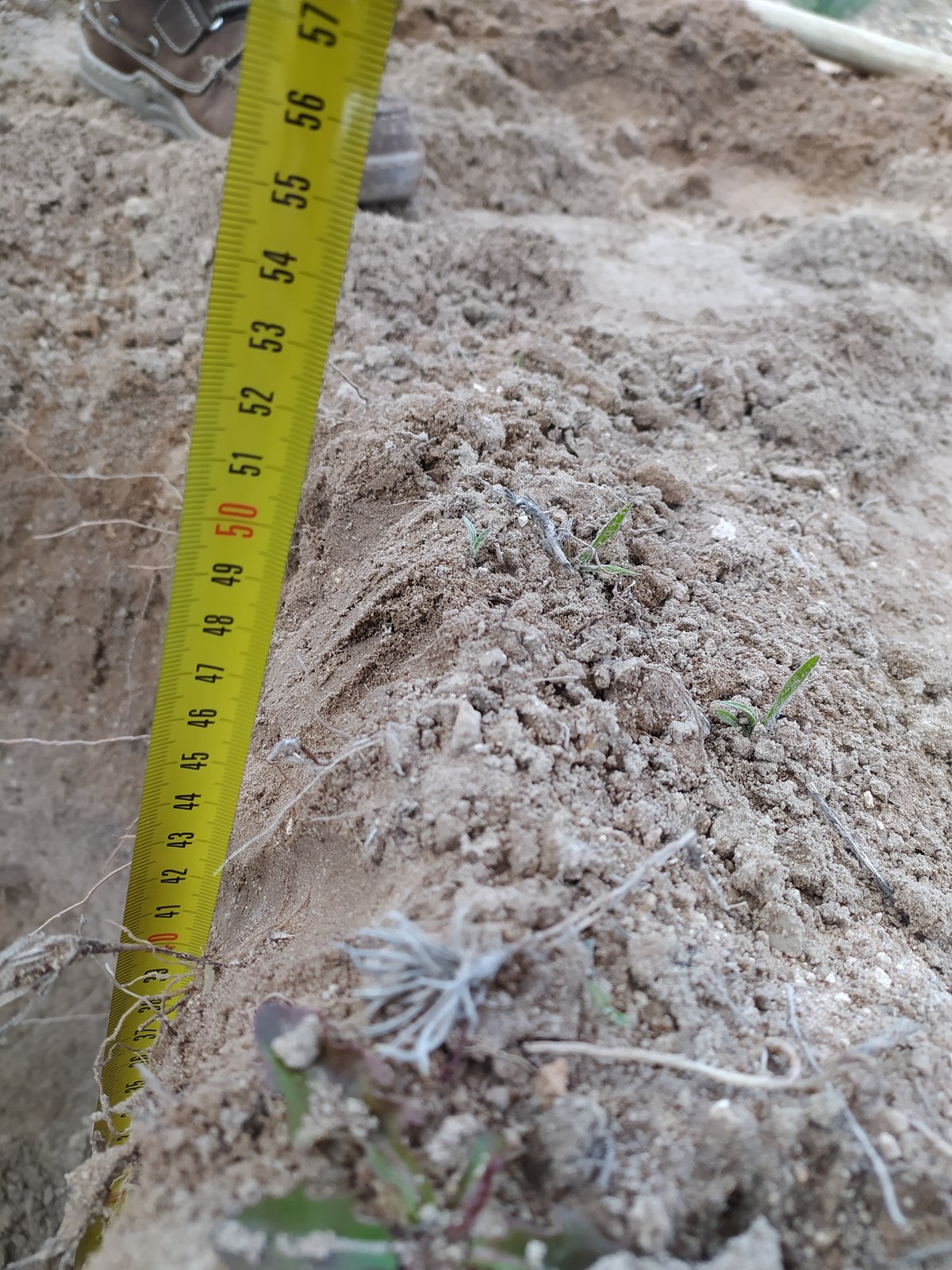

- Aunque el agujero mida 50 cm de profundidad, la maceta disponible era tan grande que únicamente tendrá alrededor de 15 cm de tierra cubriéndola por encima. No creo que esto sea tan importante debido a que el refugio mantendrá la temperatura del terreno que hay debajo y alrededores, pero es de suponer que en caso de ser una maceta de menor altura los registros serían ligeramente más estables.

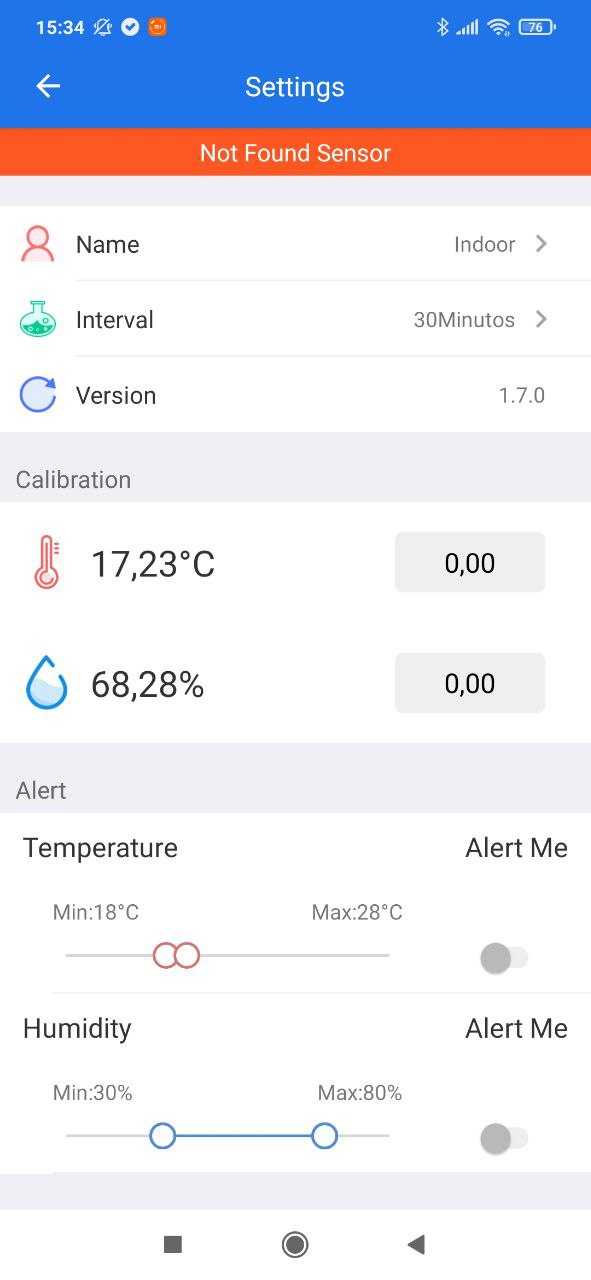

En el apartado "Settings" podemos modificar diversos parámetros, en mi caso las alertas me dan igual, únicamente configuré el nombre y el intervalo, colocándolo en 30 minutos.

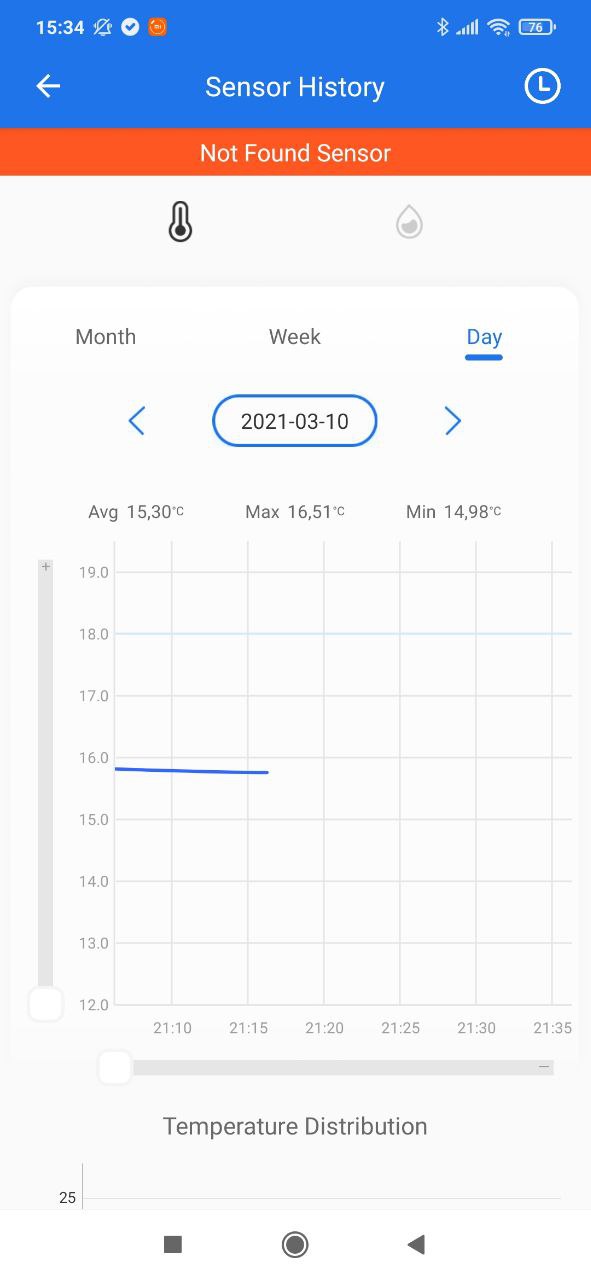

Para exportar los datos hay que ir a la sección "Diagram", pulsar sobre el reloj de la esquina superior derecha y en la siguiente pantalla de nuevo sobre el icono que aparece en esta posición. Nos pedirá el intervalo (from, to) y donde guardar o compartir el fichero. Adjunto los 3 csv (renombrados a .txt) en este tema por si alguno tiene interés en verlos.

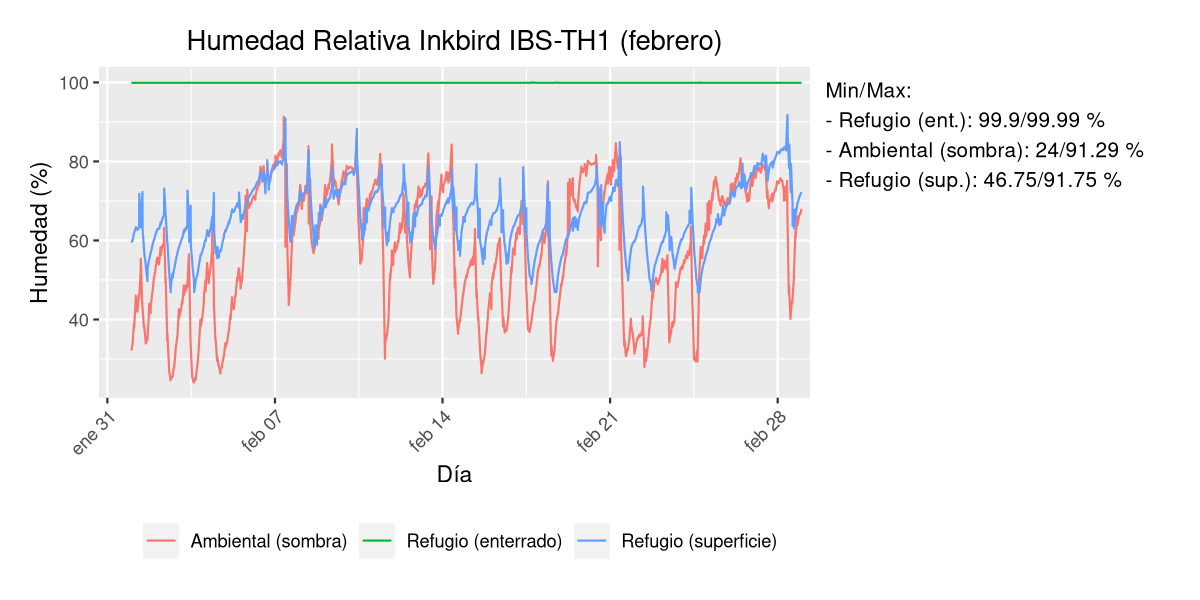

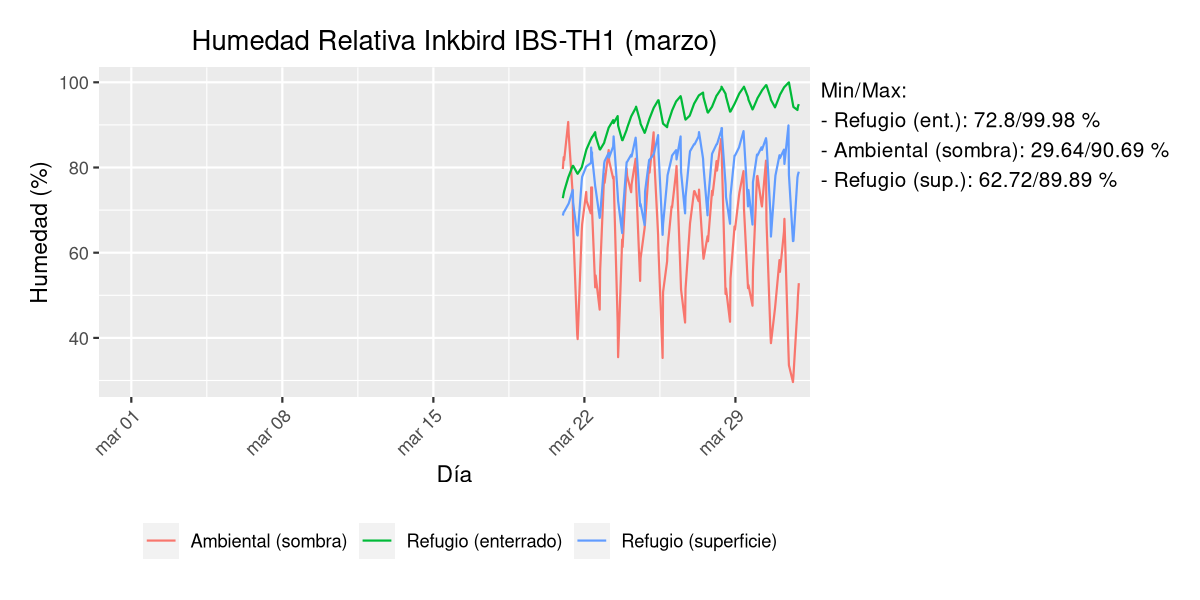

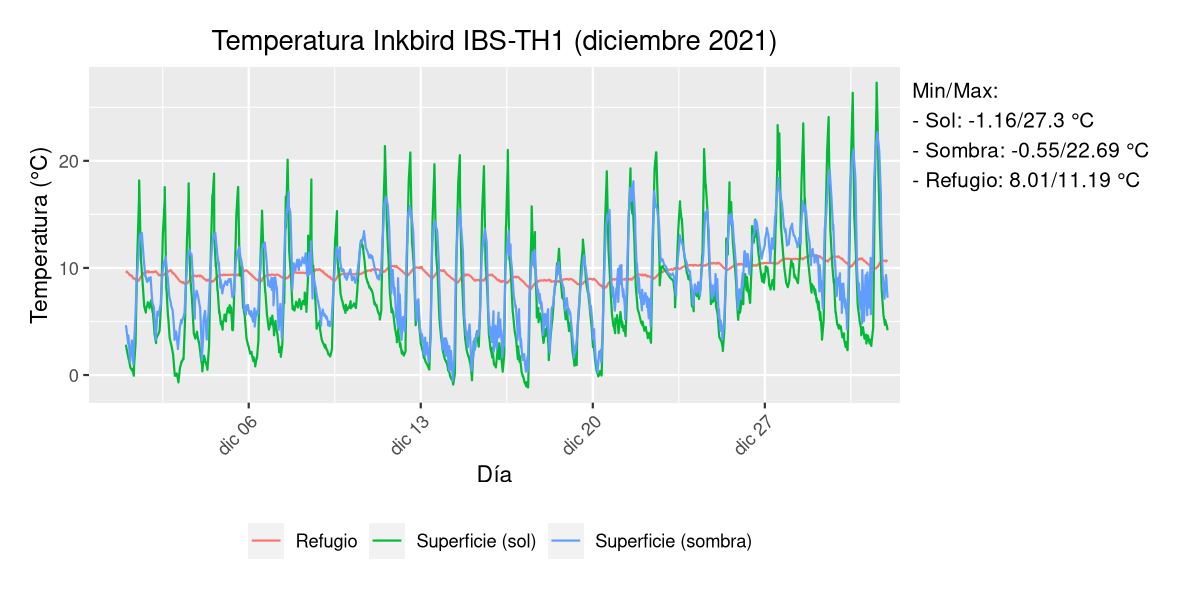

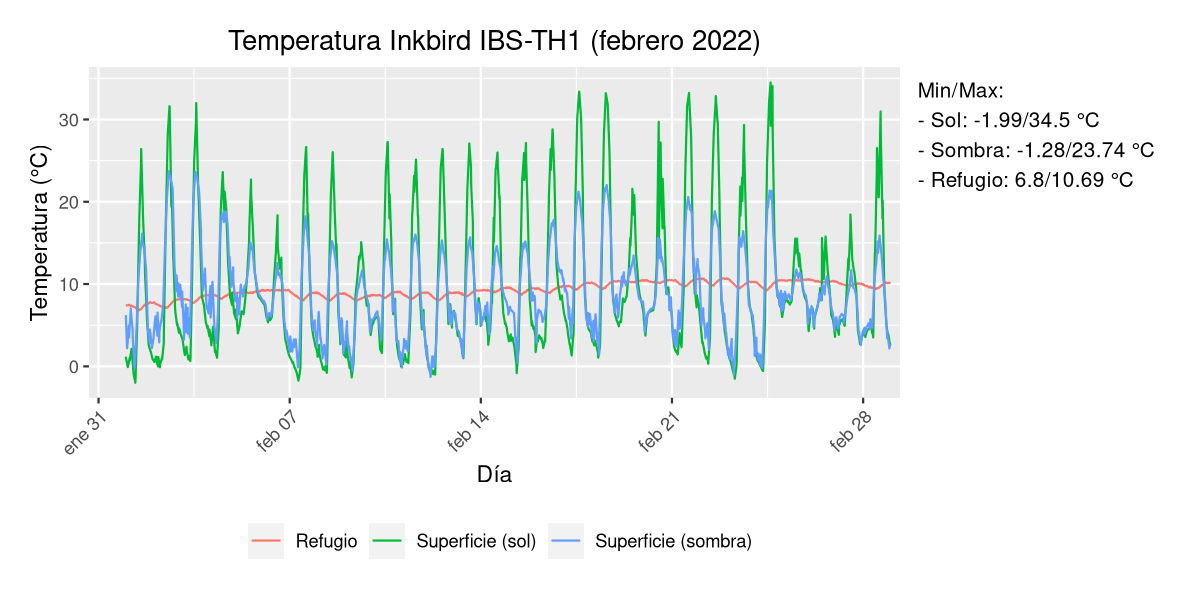

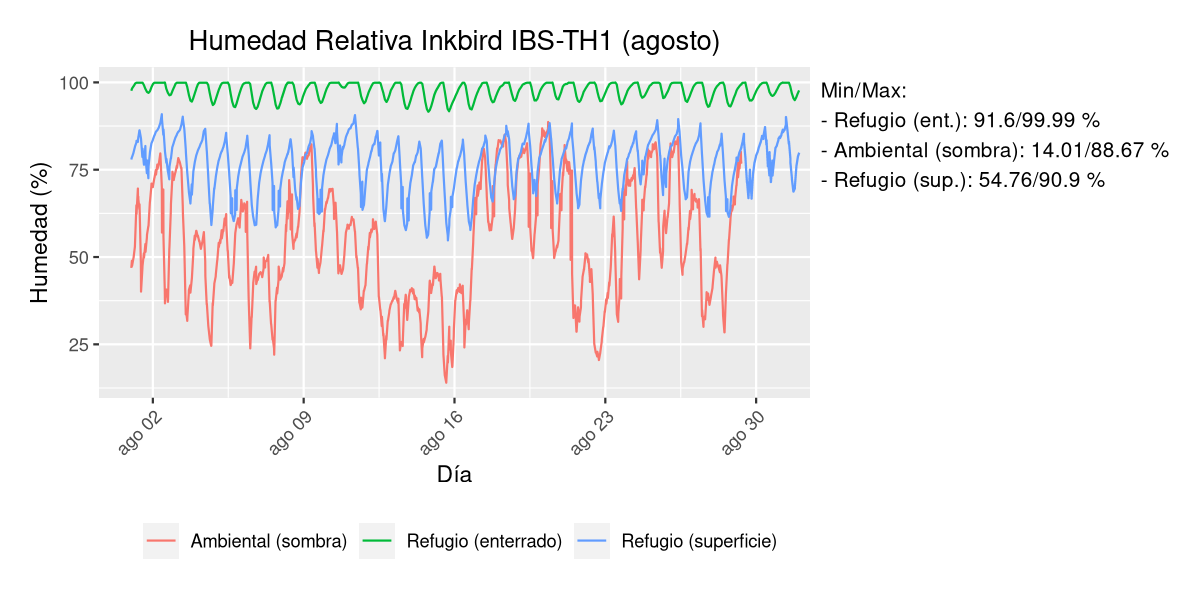

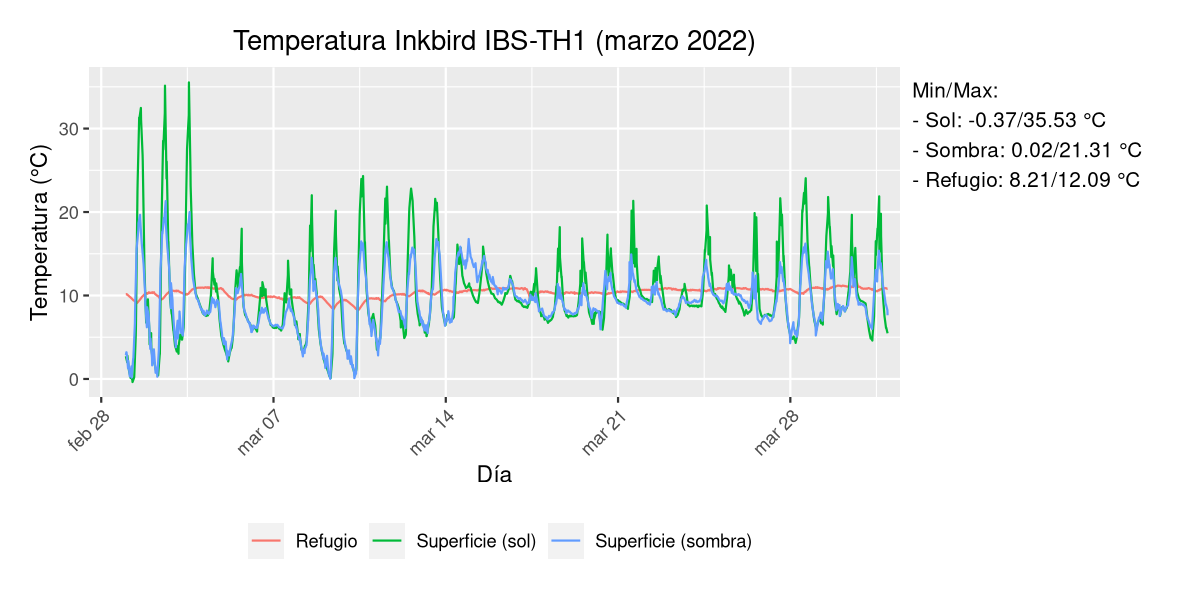

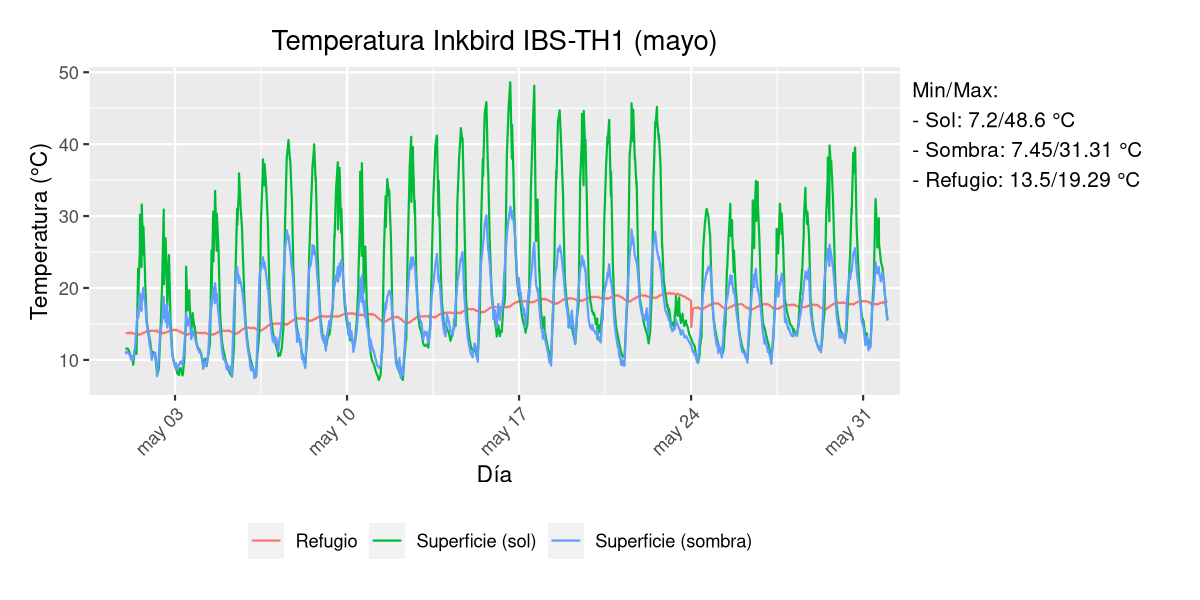

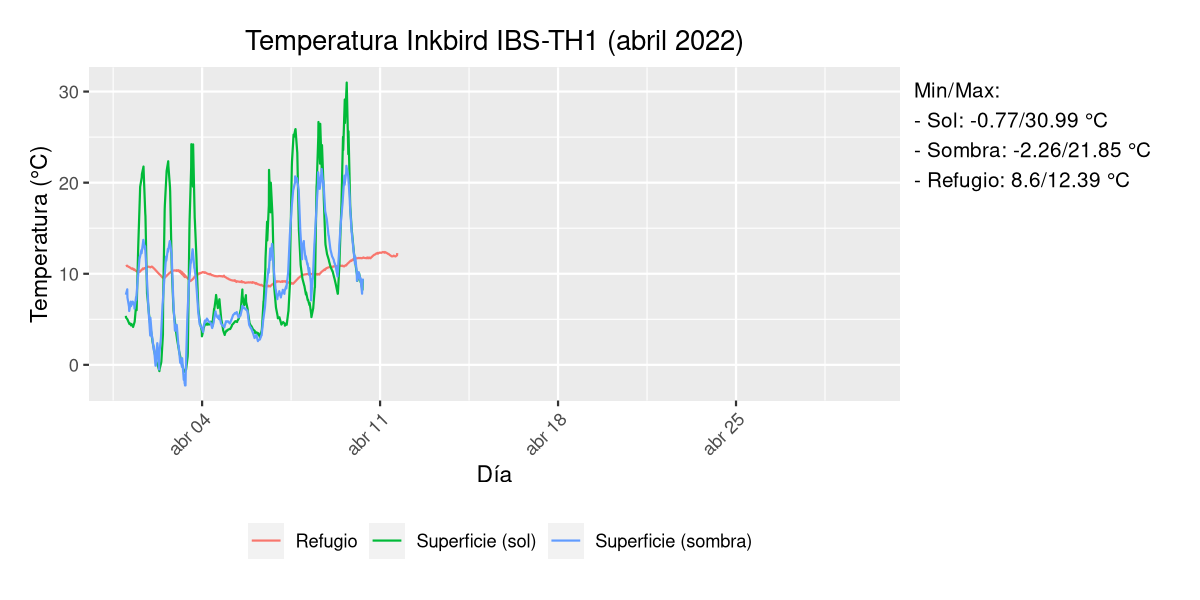

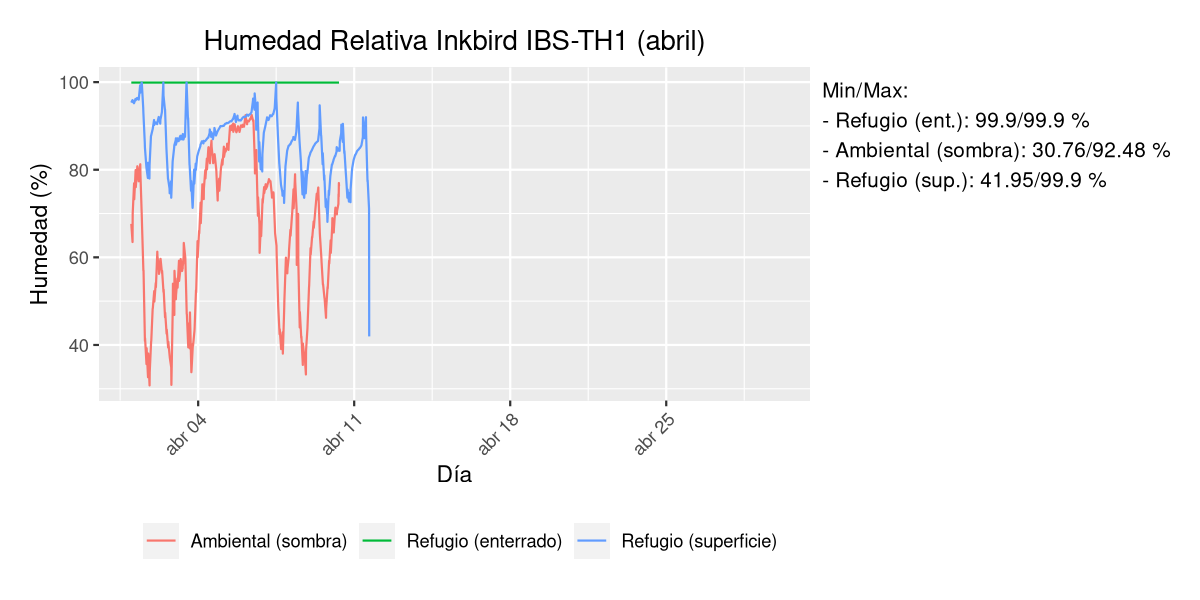

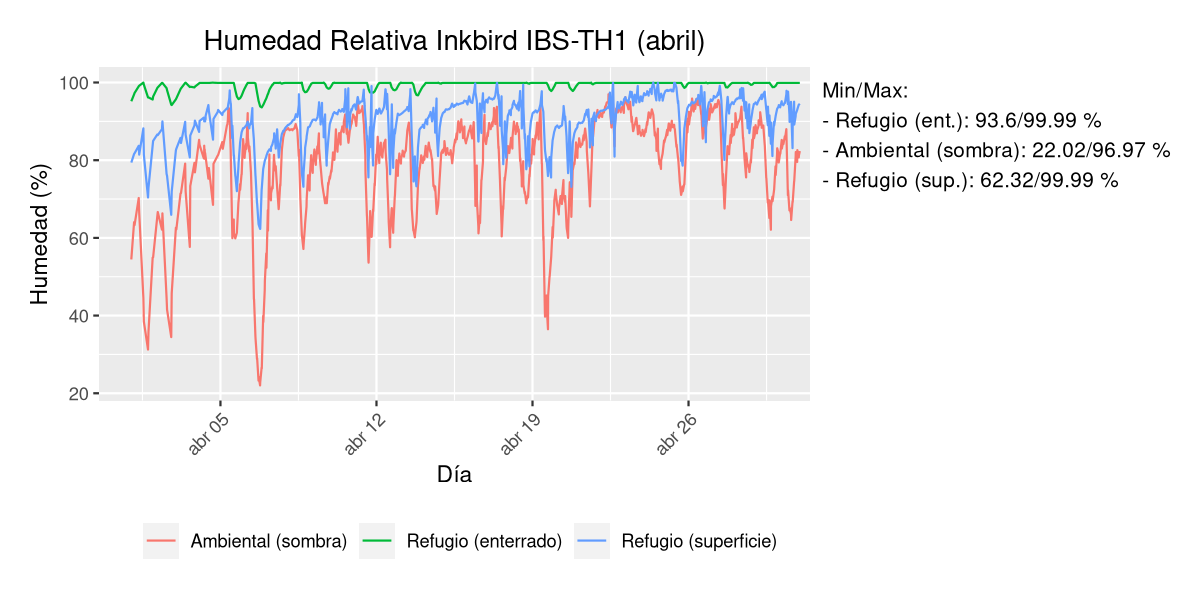

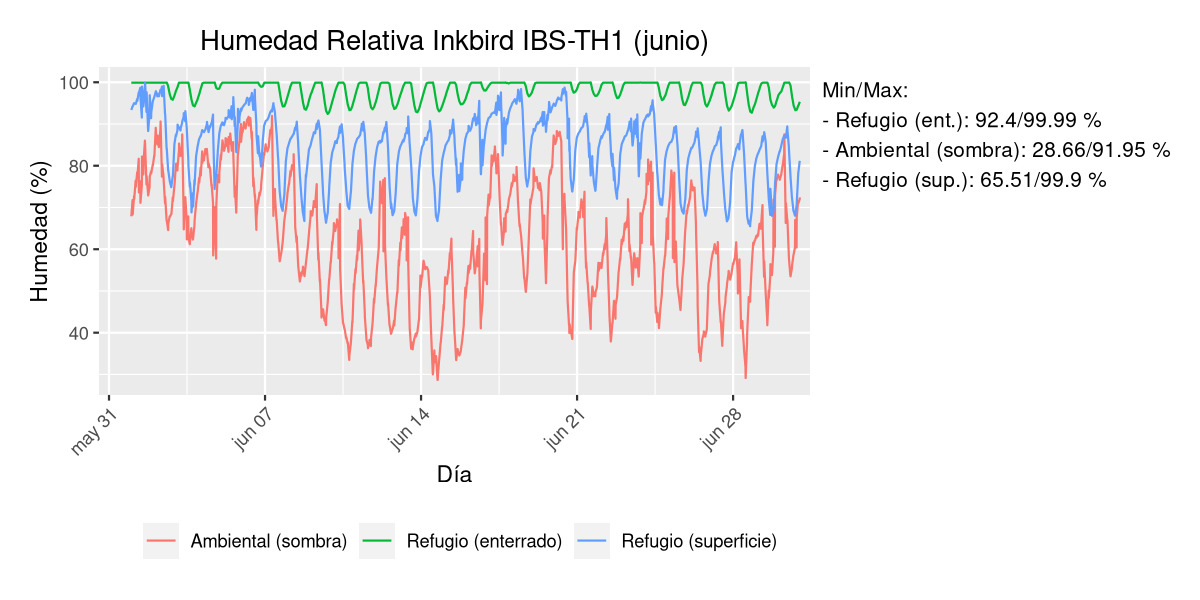

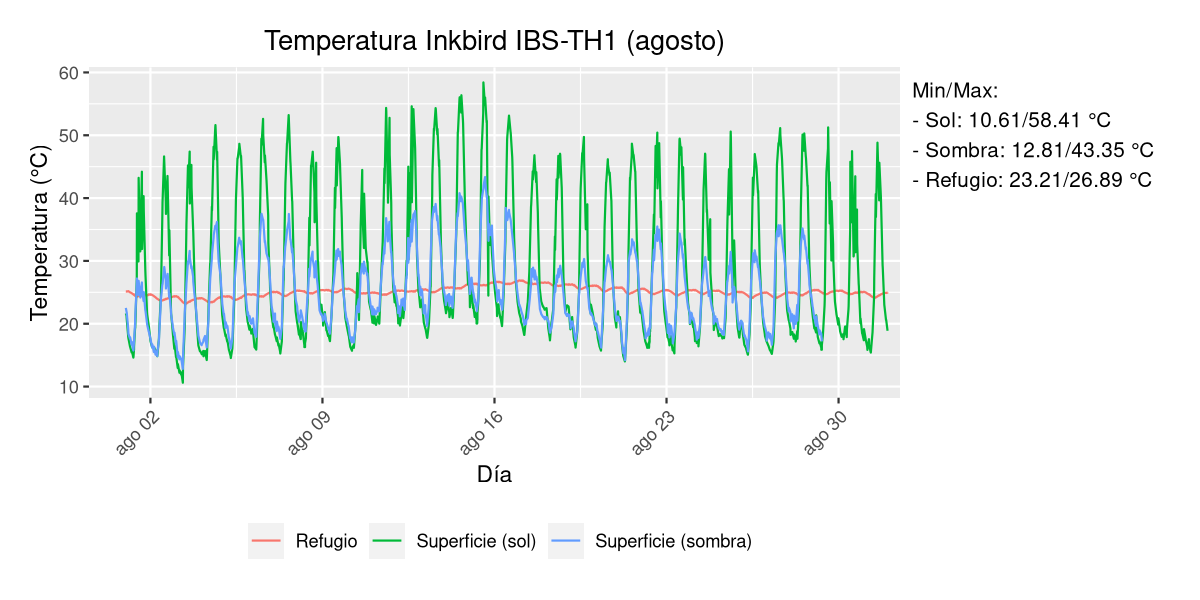

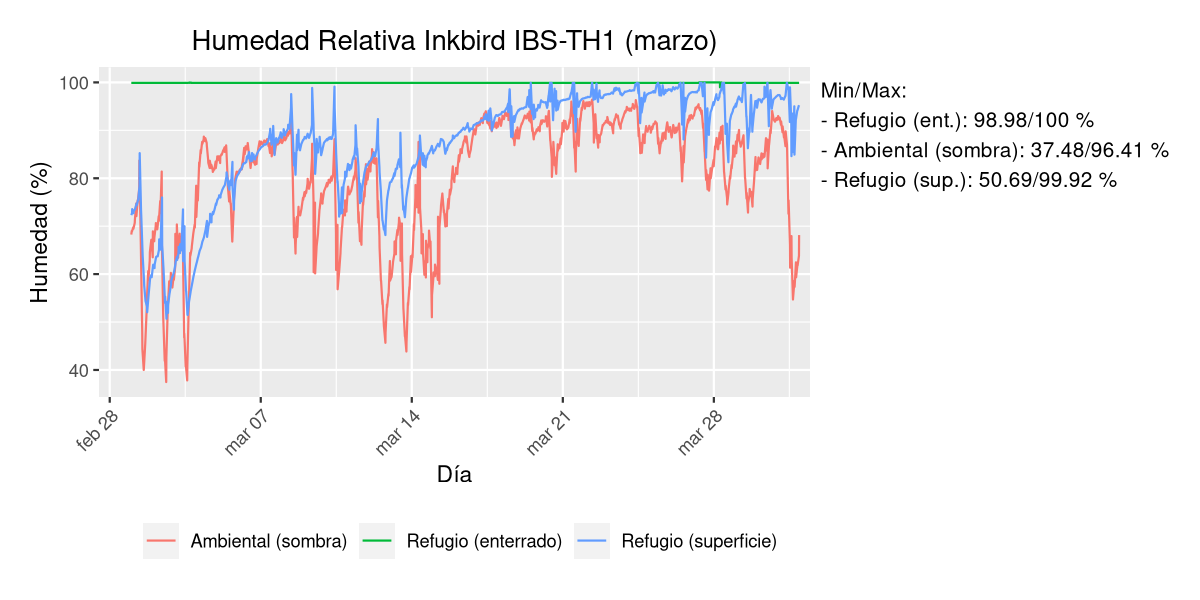

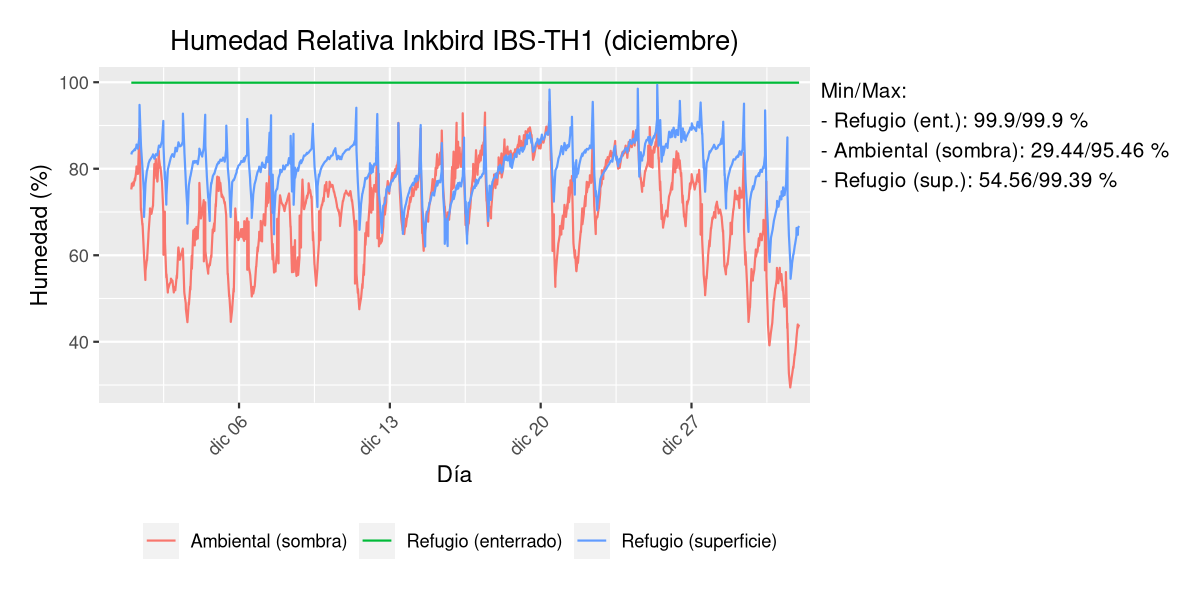

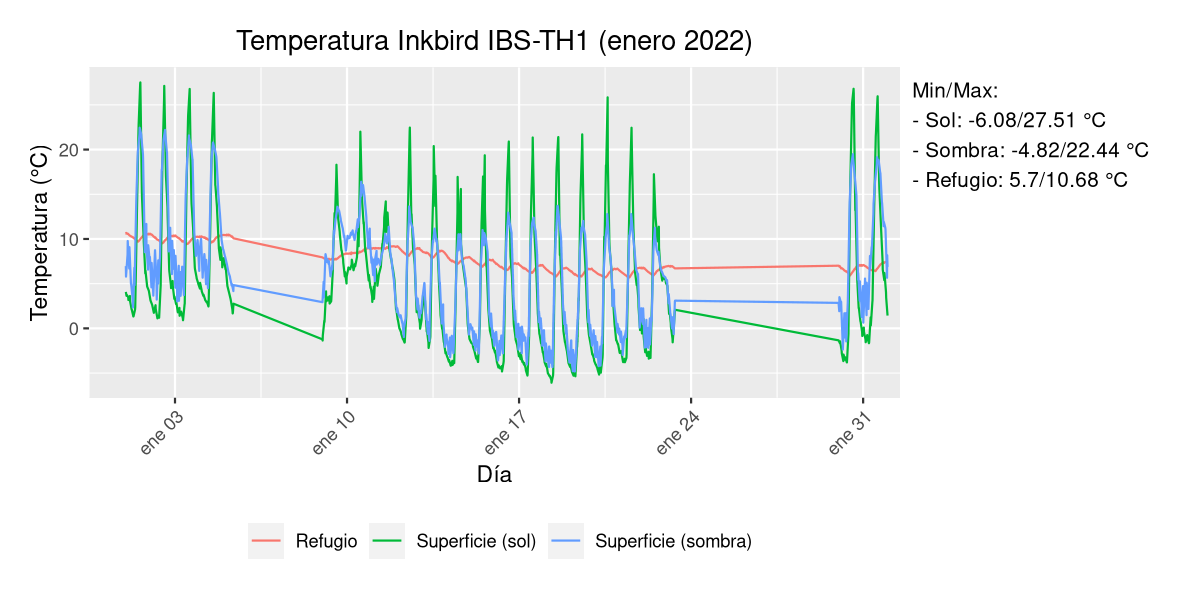

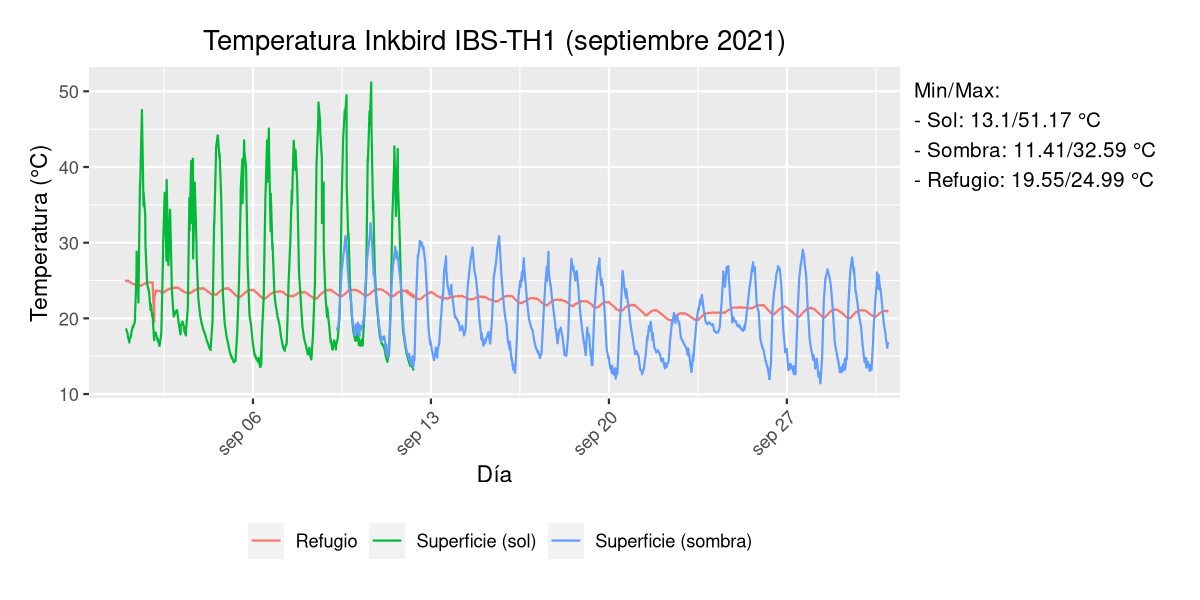

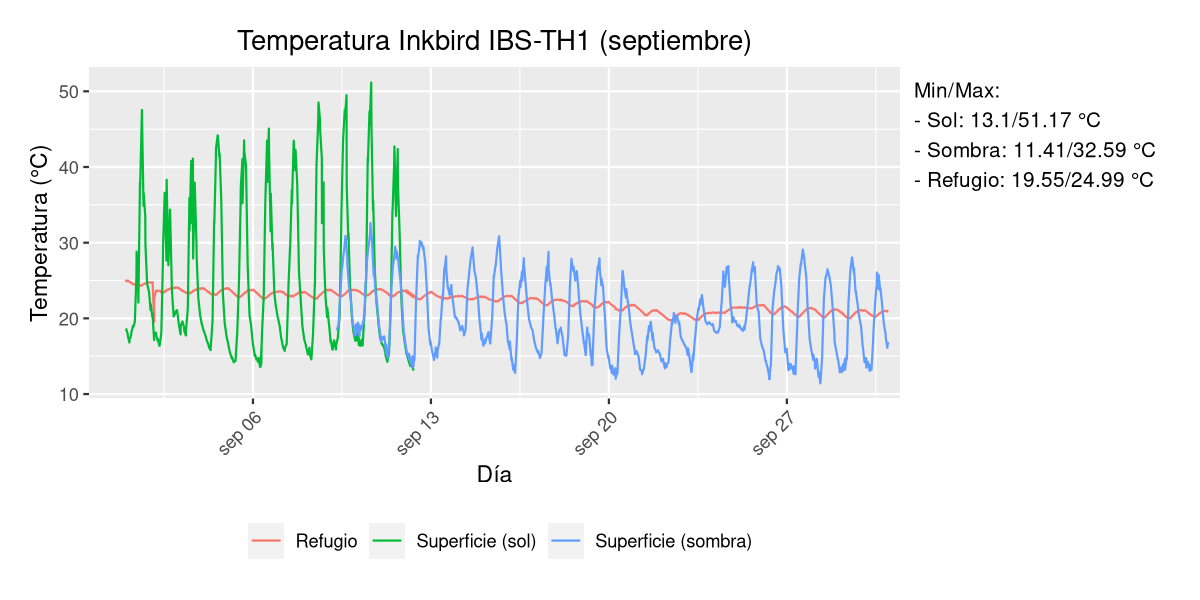

Finalmente con los CSV ya podemos hacer lo que nos plazca, yo me he programado un script en R para mostrar una gráfica con la librería ggplot. Cuando tenga más datos y pula el script lo subiré por si a alguien le resulta de utilidad, mientras tanto únicamente comentar que la codificación de los archivos es "UTF-16" por lo que si se intenta leer con los parámetros por defecto dará error. Aquí hay una gráfica mostrando la temperatura del único día del que tengo registros de momento, a modo de prueba.
Es una zona del norte de Alicante (Ibi) y justo coincidió con el temporal que vino hace unos días pero es curiosa la amplitud térmica de la sonda expuesta al sol. Por lo demás todo parece tener cierta lógica: el refugio bajo tierra es estable y el de la sombra al estar más protegido tiene mínimas y máximas más contenidas que el otro.
Iré informando más adelante aunque sea para que me sirva como registro a mí mismo, siempre y cuando sigan funcionando
Saludos.
